【故障分析】：
分析底片本身不存在問題，問題可能出在光路系統或電路系統，這兩個系統是重點檢查對象。
【故障排除】：
先檢查光路系統，打開照相室，檢查照相室內折射棱鏡，光路無阻擋現象，說明光路正常。再檢查電路系統，取下照相室小熒光屏，按下“PHOTO”鍵發現無光亮，檢查熒光屏燈絲是亮的，懷疑故障在熒光屏電路部分，檢查“CAMERA CRT PB（照相熒光屏控制電路板）”電源±15V、±6V正常，用試電筆靠近高壓包試電筆點亮，說明有高壓輸出，高壓電路正常，當測量預加速極G2無電壓，關機檢查電路板高壓包附近元件，檢測發現有一個二極管D3短路，檢查其他元件未發現異常，取下D3再次測量仍然短路，用同一型號二極管更換，通電試機熒光屏有亮光了，安裝復原小熒光屏，進行拍照操作，底片數字顯示恢復正常，故障排除。
故障四（JEM-1200EX）
【故障現象】：
底片曝光結束后底片無法自動收回到底片盒，偶爾底片能收回到底片盒。
【故障分析】：
由于工作不穩定，故障也是隨機出現的，判斷機械傳動裝置可能存在卡滯現象，也可能電路某部存在接觸不良現象。
【故障排除】：
檢查機械系統各部件傳動良好，未發現卡滯現象，檢查“PHOTO”按鍵用萬用表測量觸點有不穩定現象，懷疑按鍵使用時間較長和操作頻繁，造成接觸不良，更換一新按鍵，開機測試，底片能順暢自動回到底片盒，故障排除，儀器恢復正常工作。
小結：當發現按鍵接觸不良應及時更換，使用年限較長和頻率過高的其他按鍵也存在同樣問題，也應及時更換。
故障五（JEM-1200EX）
【故障現象】：
觀察室中調焦用小熒光屏失靈，搬動其手柄時，小熒光屏無法移動，大熒光屏在按下照相按鍵時上升不到位，無法進行拍照。（圖3）
【故障分析】：
初步判斷似乎是大熒光屏升降電路出故障，但通過電鏡使用情況了解，近期使用頻繁，有生手參與操作，懷疑生手操作不熟練，可能未嚴格按操作規程操作，在搬動小熒光屏手柄時動作不規范，用力過猛，造成手柄部件損壞。
【故障排除】：
拆下觀察室前的玻璃窗，發現固定小熒光屏移動手柄的兩個定位銷釘松動錯位，使小熒光屏不能移動，同時也卡住了大熒光屏的升降，使大熒光屏無法升到正常位置，重新調整并擰緊兩個定位銷釘，開機大小熒光屏功能恢復正常工作狀態，故障排除。
小結：照相室出故障不要盲目判斷故障是電路問題，先要了解電鏡的使用情況并加以分析，可以減少維修時間和少走彎路。

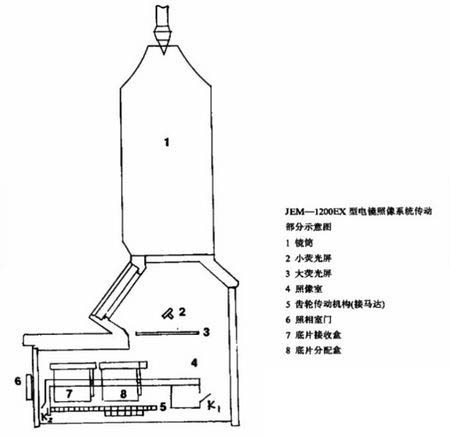

圖3 JEM-1200EX電鏡照相室結構示意圖
故障六（JEM-1200EX）
【故障現象】：
第一次按“PHOTO”鍵時，能聽見電機傳送底片夾的聲音，但第二次按“PHOTO”鍵時，大熒光屏并不抬起，底片無法被曝光，在傳送底片夾時同時伴有蜂鳴器“滴滴”報警聲。反復操作，故障不變。
【故障分析】：
第一次按“PHOTO”鍵時，計算機發出驅動指令，電機開始轉動，底片夾傳送到位停止后，第二次按“PHOTO”鍵時，計算機發出拍片指令，如果底片夾傳送不到位，就無法執行拍片動作。由于底片夾傳送異常并伴有報警聲，說明此程序執行無法完成操作。嫌疑重點在底片夾傳送機構。
【故障排除】：
關掉電源，轉動照相室手柄放氣，照相室門自動打開，底片盒架拉不出來，說明底片夾被卡住了。用拇指按住盒架左側可活動突桿桿頭，輕輕往里按幾次，直到底片夾回到底片盒內，拉出底片盒架并取出兩個底片盒。在暗室打開供片盒，發現最上面的底片夾裝反了，繼續檢查其他底片夾均安裝正確，未發現裝反現象，及時將錯裝底片夾更正重裝，仔細檢查底片夾其他方面，確認安裝無誤后，再裝回照相室，開機抽真空，待真空正常后，按“PHOTO”鍵，底片夾傳送正常無卡住現象，再按“PHOTO”鍵拍片也恢復正常了，故障排除。
小結：由于底片夾裝反，底片夾在傳送過程中被卡住，導致無法拍片進行。因為底片夾是在暗室安裝，在操作時視線不是很清晰，若不注意就容易裝錯底片夾。所以在安裝完后一定仔細檢查是否正確和到位，否則工作馬虎就會帶來不必要的麻煩，甚至有可能會造成儀器的損傷，因此工作時一定要認真負責，避免出錯。
故障七（JEM-1200EX）
【故障現象】：
照相時無法從供片盒中取出底片。表現為第一次按下“PHOTO”鍵，沒有聽見底片傳送機構運轉聲音，R1熒光屏顯示底片余數無變化，“PHOTO”鍵指示燈沒有亮。
【故障分析】：
按下“PHOTO”鍵，熒光屏無反應，“PHOTO”鍵指示燈也沒有亮，沒有傳送機械運轉聲音，幾個現象同時發生，說明電路出故障的可能性較大，重點在檢查電路控制系統。
【故障排除】：
