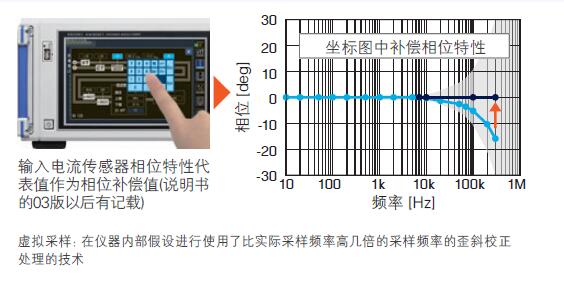

雖然，電流傳感器采用的鐵芯結構，磁滯效應會影響感應電流的相位測量。但是，作為世界上一家既能生產高精度的電流傳感器，又能生產高精度功率分析儀的廠家，也可以做到在標稱帶寬內，進行全頻段相位補償。日置的PW6001配合的高精度傳感器進行了EMC測試,電流傳感器具備穩定的頻率特性和優秀的抗干擾能力，使得日置的功率分析儀可以做到在高頻測試時以0.01°的角度進行相位補償。保留了電流傳感器接入的便利，并同時確保了高頻測量的精度。

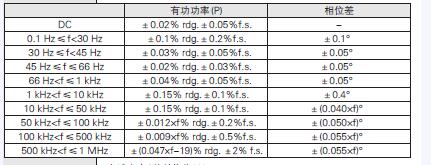

最后，也是最重要，也最容易忽視的，就是實際測量精度。實際測量精度包含高頻測量精度、數據更新相關精度、主機和傳感器的配合精度。日置的PW6001的數據更新速率可達當下最高的10ms，針對一些瞬態功率的觀測，比如電機的升速實驗，根據ISO 21782需要對汽車電機進行40%-100%的升速實驗，10ms的數據更新率可以更好的觀測這些瞬態的數值。同時，即使選擇10ms的數據更新率，日置的PW6001的精度也不會受到影響，而有些功率分析儀由于系統算法的優化問題，在高速的數據更新情況下需要重新加算精度誤差，使得實際測量的精度發生變化。PW6001結合傳感器的實測精度可達0.075%。實際的不同帶寬精度也有相應標注，使得客戶沒有任何后顧之憂。

設計是否實用

實不實用，也就是指用著到底方便不方便，是否人性化。在這部分，工程師和科研人員最關注的分為兩個方面，即接線方式是否足夠方便，操作是否足夠人性化。

在接線方式上，日置使用自行研發的DCCT方式。不管是大電流的測量發熱問題，亦或者高頻段的相位補償問題，都無需再擔心。

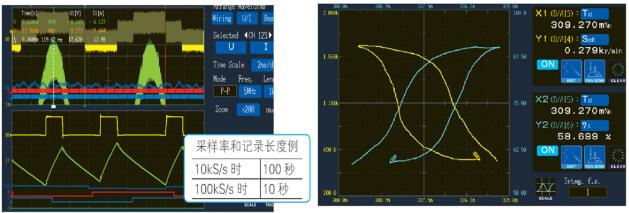

在操作界面上，按鍵和觸屏結合的方式，人性化的操作向?qū)?，即使是初次接觸功分的用戶，也可以迅速上手。同時，日置的PW6001還具備簡單的示波器功能，電壓、電流、功率波形一目了然。相關性X-Y曲線可提供2個系統參數的相關性曲線。常規的諧波分析、FFT分析、運算功能和損耗運算等也一一具備。

結論

綜上，相信聰明如您，如何選擇一款合適的功率分析儀已經不再話下。總結一下：

設備是否滿足當下的測試需求。通道數量和帶寬。

設備的主機精度和實際精度是怎樣的。

對于當下測試，是否具備方便性和易操作性。
