測量電阻，連續性和二極管
電阻
電阻以歐姆（Ω）為單位。電阻值變化很大，從幾毫歐姆（mΩ）的接觸電阻到幾十億歐姆的絕緣電阻。大部分?jǐn)?shù)字萬用表測量電阻可小至 0.1Ω，某些可以測到高達 300 MΩ（300,000,000 Ω）。被測電阻為無窮電阻（開路）時，福祿克萬用表顯示“OL”，意思是電阻值超出了萬用表所能測量的范圍。測量電阻時必須關閉電路電源，否則，有可能損壞萬用表或電路。某些數字萬用表提供歐姆模式保護以防止誤接入電壓信號。不同型號的數字萬用表保護級別也是不同的。
考慮到準確度，低電阻測量時，必須從總測量值里減去測量導線的電阻。一般測量導線的電阻在 0.2Ω 到 0.5Ω 之間。如果測量導線的電阻大于 1Ω，則需要更換測量導線。
如果數字萬用表提供小于 0.6V 的直流測試電壓來測量電阻，則可以用來測量電路中被二極管或半導體結所隔離的電阻的值。這樣就可以在電路板上直接測量電阻而無需將電阻從板子上分離來。（見圖 4）。

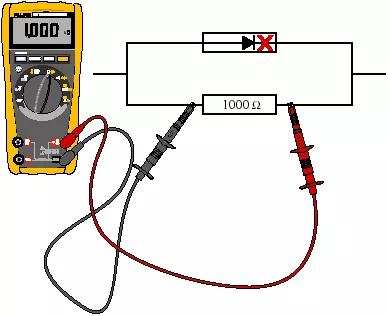

圖四
在二極管存在的情況下測量電阻時，數字萬用表的測試電壓保持在 0.6 V 以下，這樣半導體結就不會導電。
如何測量電阻
1.關掉電路電源。
2.選擇電阻檔（?）。
3.將黑色測試探頭插入 COM 輸入插口。紅色測試探頭插入 ? 輸入插口。
4.將探頭前端跨接在器件兩端，或你想測電阻的那部分電路兩端。
5.查看讀數，確認測量單位－歐姆（?），千歐（k?），或兆歐（M?）。
注： 1,000 ? = 1 k?
1,000,000 ? = 1 M?
一定確保電阻測量前關閉電路電源。
連續性
連續性指快速測試電阻通/不通，以區分開路和閉路。
帶有連續性蜂鳴器的數字萬用表能使你輕松、快速地完成很多導通測試。當檢測到閉合電路時，萬用表發出嗶嗶聲，所以你無需一邊測試一邊看著萬用表。數字萬用表的型號不同，觸發蜂鳴器發聲的電阻等級值也是不同的。
二極管測試
二極管就像一個電子開關。當電壓超出一個特定值時，二極管就會導通，通常硅二極管的導通電壓為 0.6 V，而且二極管只允許電流單向流動。
當檢測一個二極管或晶體管結的時候，使用模擬伏特－歐姆計（VOM）不僅會給出變化范圍很大的讀數，還會通過結驅動電流高達 50mA（見表1）。

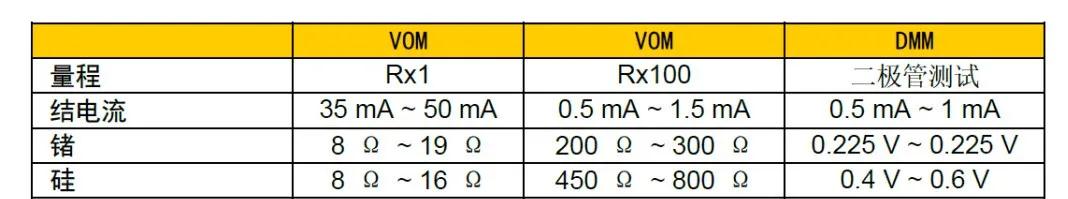

表一
有些數字萬用表有二極管測試模式。這種模式測試和顯示通過一個結的實際電壓降。正向測試時，一個硅結的電壓降低于 0.7V，反向測試時電路為開路。
測量直流電流和交流電流
電流測量
電流測量不同于其他數字萬用表測量。只使用數字萬用表測量電流時，要求表和被測電路串聯。即打開電路將數字萬用表測試線串入電路以形成整個電路。這樣所有電流都流經數字萬用表的電路。一種使用數字萬用表間接測量電流的方法就是采用電流探頭。探頭夾在導線外面，這樣就可以避免打開電路將數字萬用表串聯進去了。
如何測量電流
1.關掉電路電源。
2.剪斷或拆焊電路，提供出一個可以放置萬用表探頭的位置。
3.根據需要選擇 A~（交流）或 A（直流）。
4.將黑色測試探頭插入 COM 輸入插口，紅色測試探頭插入 amp 或 milliamp 輸入插口（根據可能得到的讀數確定）。
5.將探頭前端連接進電路開口處，以使所有電流都流經數字萬用表（串聯）。
6.接通電路電源。
7.觀察讀數，并注意測量單位。
