光伏行業對測量工具的便攜性、數據協同能力與快速響應需求日益提升。福祿克推出的手機熱像儀TC01A與光伏專用無線萬用表283FC/PV，通過智能化、輕量化的設計，為光伏運維提供了創新解決方案。以下結合某200MW光伏電站的實際案例，解析其應用價值。
01 案例背景
某地面光伏電站發電量同比下降10%，人工巡檢未發現明顯故障，但逆變器頻繁報錯，夜間部分陣列存在異常溫升。傳統熱像儀體積大、操作復雜，且高壓環境測量工具協同效率低。
02 祿克解決方案與工具配置

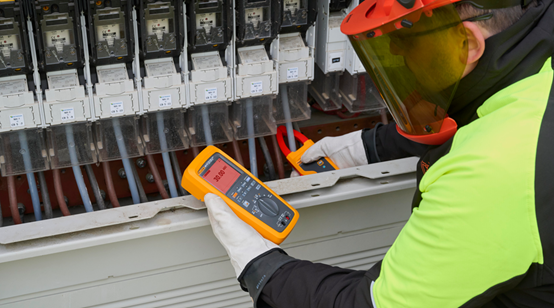

1. Fluke 283FC/PV 光伏無線萬用表
01 核心優勢：
CAT III 1500V安全等級，支持直流電壓（量程1500V）與電流（量程60A）高精度測量。
專設PV模式，一鍵切換組串電壓/電流/功率測量，自動生成數據報告。
Fluke Connect無線傳輸，實時同步數據至手機或云端，支持多人協作分析。
02 應用場景：
持續監測組串電壓波動，定位間歇性接觸不良故障。

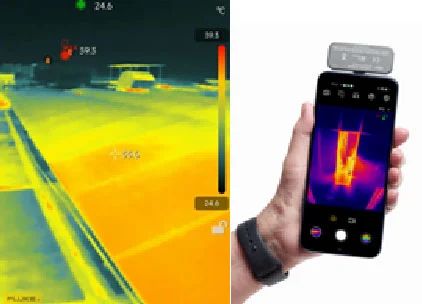

2. Fluke TC01A 手機熱像儀
01 核心優勢：
適配智能手機，256*192紅外分辨率，熱靈敏度≤0.05℃，溫差檢測精度±2%或±2℃。
輕量化設計（僅22g），支持實時熱圖對比可見光圖像，快速標記異常點。
配套App生成報告，一鍵分享故障定位結果。
02 應用場景：
快速掃描陣列表面溫度分布，識別熱斑與連接點過溫。
03 故障診斷與修復過程
1. 無線萬用表定位電壓異常
使用Fluke 283FC/PV的PV模式，對150組組件串進行電壓監測。
通過Fluke Connect App發現12組串在午間高溫時段電壓驟降15%（正常波動<5%），初步判定為MC4接頭氧化導致接觸電阻升高。
結合萬用表電阻測量功能，確認故障點接觸電阻達8Ω（標準值<0.5Ω）。
2. 手機熱像儀夜間快速掃描
運維人員利用TC01A對異常組串進行夜間紅外掃描（環境溫度25℃）：
發現3塊組件局部溫度達42℃（溫差17℃），標記為潛在熱斑。
可見光疊加功能精確定位至第5行第8列組件，拆解后確認電池片隱裂。
同步生成熱像報告，推送至運維管理平臺，觸發預防性更換流程。
3. 數據協同與效率優化
283FC/PV記錄的數據報告與TC01A熱像數據整合分析，發現電壓波動與溫度升高呈強相關性，優化了電站散熱策略。

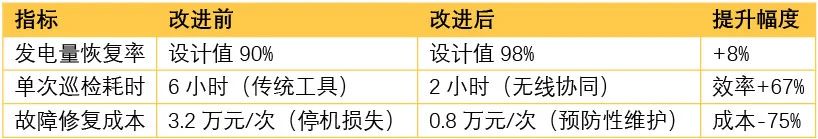

04 實施效果
05 方案核心價值總結
1. 輕量化智能診斷
283FC/PV無線萬用表通過數據云端同步，減少人工記錄錯誤，提升跨團隊協作效率。
TC01A手機熱像儀突破傳統設備笨重局限，實現“口袋級”熱成像檢測，尤其適合分布式電站快速響應。
2. 成本效益顯著
283FC/PV的PV模式減少30%以上參數設置時間，直接降低人工成本。
TC01A價格僅為傳統熱像儀1/5，降低中小電站工具投入門檻。
3. 安全與精準兼顧
283FC/PV的CAT III 1500V防護與自動量程切換，保障高壓環境操作安全。
TC01A分辨率高，且可滿足±2%或±2℃工業級檢測需求。
附件：工具配置清單
萬用表：Fluke 283FC/PV（光伏專用無線型號）
熱像儀：Fluke TC01A手機熱像儀（含iOS/Android適配器）
輔助工具：Fluke Connect App
通過福祿克283FC/PV與TC01A的組合，該電站實現“精準定位-快速響應-數據閉環”的運維升級，為行業提供了高性價比的數字化轉型范本。
