差分探頭的安全、精準測量，取決于對兩個關鍵參數的把控：差模電壓范圍與輸入端對地電壓范圍。二者缺一不可，任何一項超限都可能導致測量失準甚至探頭損壞。以下結合實例詳細說明。
一、核心參數定義
01 差模電壓（Vdiff）
指兩個輸入信號之間的電壓差，計算公式為：
Vdiff = V1 - V2（V1、V2 分別為兩個輸入端的電壓）。
02 輸入端對地電壓
指每個輸入端（如探頭的 A、B 端）相對于參考地的電壓，需分別滿足探頭的限定范圍。
二、以 N1140A 差分探頭為例：參數約束
N1140A 明確規定了雙重約束條件，需同時滿足：
兩個輸入端對地電壓（A、B）：-7kV ≤ A ≤ +7kV，-7kV ≤ B ≤ +7kV；
差模電壓（A-B）：-7kV ≤ A-B ≤ +7kV。
注意：不同探頭的參數可能不同。部分探頭的輸入端對地范圍可能僅為差模范圍的一半，也有特殊設計的探頭其輸入端對地范圍遠大于差模范圍，需以具體型號參數為準。
三、超量程工況分析（結合波形圖）
通過波形圖可直觀判斷是否超限，圖中Y1、Y2 為約束邊界線（±7kV），需確保以下三個波形均在邊界內：
C2 波形：輸入端 A 對地電壓
C3 波形：輸入端 B 對地電壓
F1 波形：差模電壓（A-B)

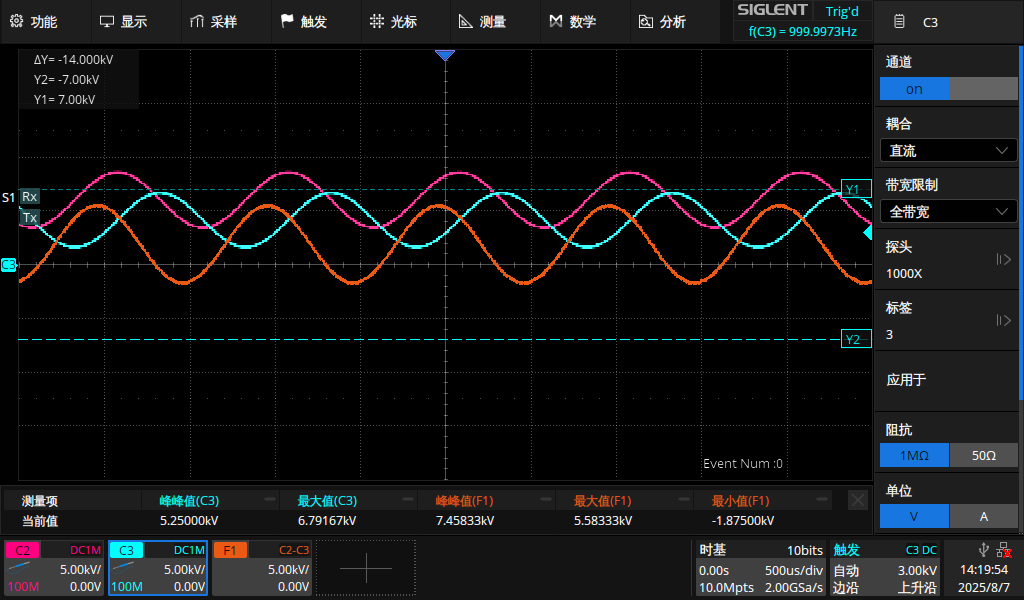

工況①
差模電壓超限
現象：C2、C3 波形均在 Y1-Y2 范圍內（A、B 對地電壓合規），但 F1 波形超出 Y1-Y2 邊界（差模電壓超限）。
后果：差模電壓超出限定值，可能導致測量結果失準。
差模電壓超限

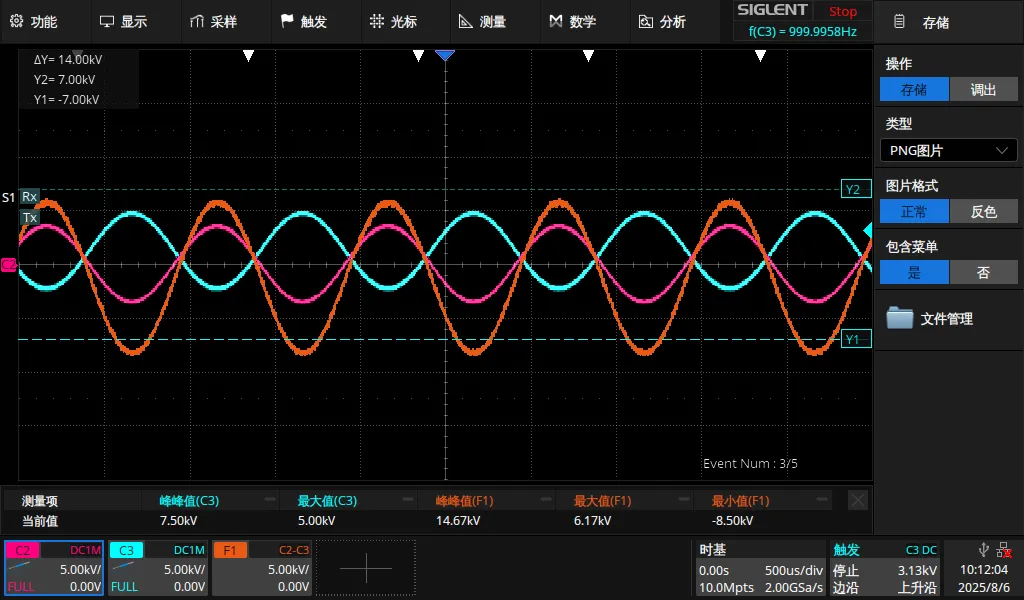

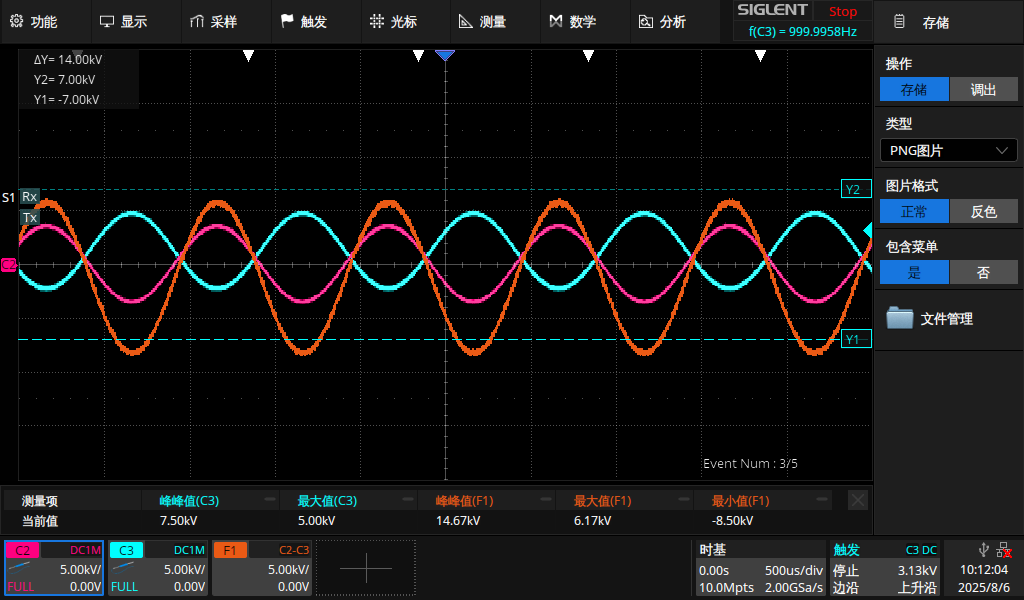

工況②
輸入端對地電壓超限
現象：F1 波形在 Y1-Y2 范圍內（差模電壓合規），但 C2 或 C3 波形超出邊界（如 A 對地電壓超限）。
后果：屬于超壓使用，直接存在探頭損壞風險。
輸入端對地電壓超限
四、總結：正確使用的關鍵
無論何種差分探頭，必須同時滿足兩個條件：
每個輸入端對地電壓不超過限定值
兩輸入端的差模電壓不超過限定值
對 N1140A 而言，即需確保 A、B 對地電壓及 A-B 差模電壓均在 ±7kV 范圍內（三個波形均處于 Y1-Y2 約束線內），這是實現安全、精準測量的基礎。
