1、工程師的困境

從遠古到高度文明的現代，人類探索未知的腳步從未停止，科研領域的每一次進步，都基于無數次試驗和大量測試數據的采集與分析。隨著研究的不斷深入，對測試測量設備也提出了新的要求：同時采集大量的數據，并進行分析和處理。而現有的示波器等測試測量設備存在單機體積大、通道數有限、無法集成控制等局限。

2、方案需求

機架式示波器通常用來評估各種“機器”的性能，研究人員和工程師經常要使用擁有足夠性能和通道數的經濟型數據采集方案，來更好地監測其測試效果。研究人員和工程師的需求在于：

●多通道高度集成

●精確同步與低抖動

●環境溫度適用范圍寬

●開放的編程環境

所以，優良的性能、足夠的通道數、支持多機同步觸發、空間占用率低、價格上經濟、支持遠程操控、自動化測試、提供配套集成方案等，都是研究人員和工程師衡量方案是否優異的重要技術指標。

3、應用方案

普源精電(RIGOL)作為業界領先的測試測量?jī)x器提供商，以客戶為中心，解決客戶痛點，為研發機構和企業推出可定制、整體化、可擴展、經濟型的多通道高速數據采集應用方案。

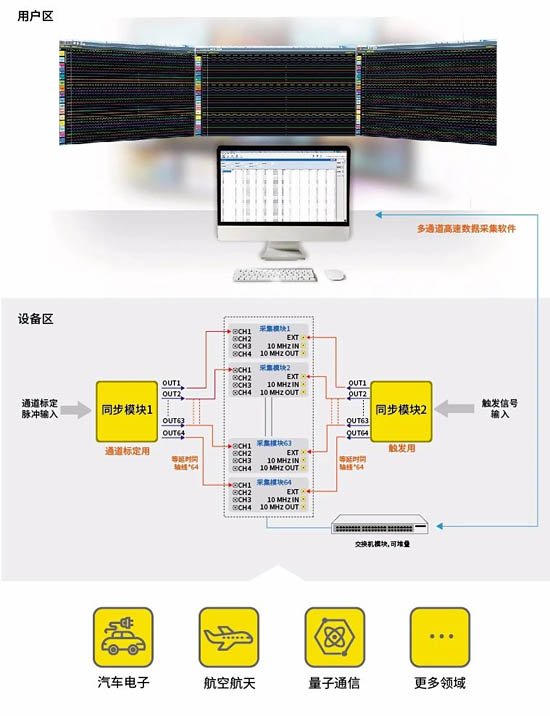

方案主要構成包括4個部分，采集模塊、同步觸發模塊、數據交換模塊、多通道高速數據采集軟件。其中采集模塊、同步觸發模塊、數據交換模塊安裝在標準機架中，多通道高速數據采集軟件安裝在用戶操作側，二者之間通過網絡進行連接。采集模塊通過探測器與用戶設備進行連接，獲取數據。

多通道高速數據采集應用方案

●采集模塊DS8000-R緊湊型示波器，搭載RIGOL自研的鳳凰座芯片，單機支持4通道，擁有最高2GHz模擬帶寬、10GSa/s 采樣率，標配500Mpts存儲深度，可提供高于5x 的過采樣，實現更優噪聲性能和精細時間分辨率。

采集模塊DS8000-R緊湊型示波器

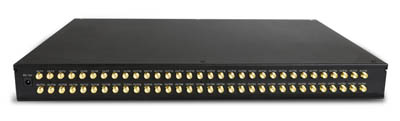

●同步觸發模塊DS SYNC64同步機，配有64路通道，最多可以支持64 臺示波器進行級聯，可完成所有采集模塊的觸發。

同步觸發模塊DS SYNC64同步機

●數據交換模塊，DS8000-R系列示波器獨有的SFP+光接口，支持10Gbit/s的數據傳輸速率，可確保在遠程大量數據采集的場景下的數據實時可靠傳輸。

●控制計算機：多通道高速數據采集軟件UltraDAQ，安裝于用戶計算機上，可對整個系統進行控制、批量配置、數據獲取、分析和存儲、以及圖形化顯示測試結果。

4、技術指標

與當前市場上的其他方案相比，最新的多通道高速數據采集方案，有許多明顯的優勢：

高性能

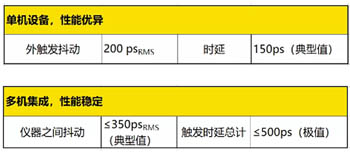

采集模塊DS8000-R系列示波器，在多機集成場景下，仍然保持低抖動低時延的優秀指標，以系統的高穩定性確保采集波形數據的高可靠性。

多通道

在系統集成測試場景下，最多支持集成128臺示波器，擴展為512個通道。

空間占用率低

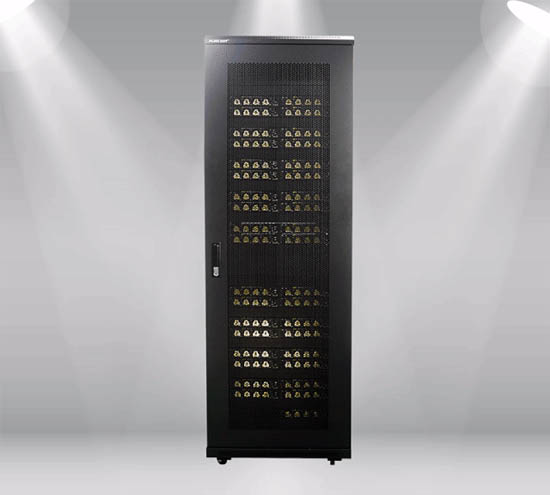

傳統臺式示波器要占用6U的機架空間，但只提供了4個輸入通道。采集模塊DS8000-R系列示波器顛覆了這一規則，機身采用超薄設計，厚度只有43mm，1U標準機柜可以并排安裝兩臺示波器，共8通道，通道密度提高了12倍。

部署靈活

每臺采集模塊提供4個輸入通道，當您需要進行多通道數據采集時，相對于提供了8個輸入通道的友商產品，在部署上更加靈活，可減少通道數的浪費。健壯靈活的整體架構，可支持通道數的擴展和后續升級，滿足研究機構和企業在不同階段/場景的通道規模需求。

支持遠程操控

多通道高速數據采集軟件UltraDAQ，支撐客戶在集成系統應用中進行多通道數據的批量配置、波形顯示、狀態監測、數據分析、歷史數據對比等功能。

支持自動化測試
