為什么要對電容器進行安規測試？

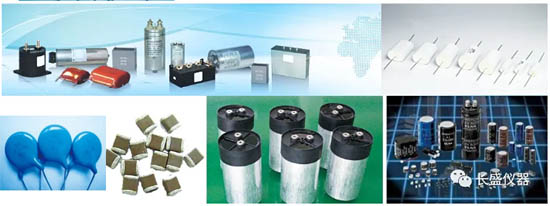

電容器是所有電子、電器產品中的一個最基本元件，也是最主要元件。一顆小小電容器的穩定性可能會影響整個產品的穩定，甚至整個設備的安全性。所以在電容器的生產過程中對它的穩定性及可靠性都有明確規定和要求。

對于直流電來說，電容器的兩個引腳之間是絕緣的，在剛接入直流電源的瞬間流過電容器的電流（即電容器的充電電流）最大，約10個時間常數之后，流過電容器的電流便趨于零。若10個時間常數之后仍有一定的直流電流流過該電容，那么這個電流即為電容器的漏電流。

推薦產品

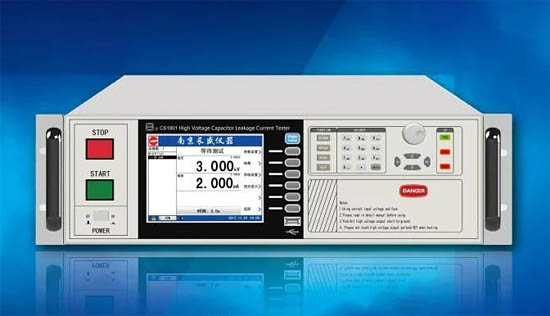

CS1801系列高壓電容器漏電流測試儀

獨特性能

01、 自動升壓

用戶可根據設定上升時間調整電壓上升的速度。比如，額定測試電壓為1000V，要測試儀每秒上升50V，那么可把電壓上升時間設置為20s；如果要測試儀每秒上升200V，那么可把電壓上升時間設置為5s。在電壓上升的過程中，如果測試電流大于設定的電流上限值，儀器將自動切斷輸出電壓，放電結束之后，發出聲光報警提示，并且在顯示屏上顯示報警電壓值和電流值。這一功能常用來測試或分析被試品的電壓擊穿點,也可用來測試容性被試品的耐壓。

02、 自動降壓(自動放電)

儀器在測試完成后會自動進入放電狀態，“DANGER”危險警示燈一直在閃爍，表明電容上有電壓，“DANGER”燈熄滅后，電容上電壓近似為“0”V或低于安全電壓。

測試儀放電時間的長短與電容容量、電容電壓有關。電容容量越大、電壓越高，放電時間就越長，反之放電時間就越短。

03、 短路電流限制功能

此儀器在對電容器測試過程中，若測試儀輸出短路或電容器被擊穿，短路電流限制功能將回路電流限制在一定的安全范圍內，儀器報短路報警，關閉高壓輸出。短路電流限制功能限制了短路或擊穿時回路瞬時電流，防止了危害的進一步發生，提供了測試時的安全保障。

04、 圖形顯示功能

本儀器具有測試圖形顯示功能，實時顯示測試電壓和測試電流的波形，使充電過程、測試過程和放電過程的電壓和電流隨時間變化的情況直觀顯示，一目了然。

性能特點

1. 紋波電壓的典型值小于 1%；

2. 采用獨創的 PWM 恒功率放電技術，自適應控制放電電流，提高測試效率和放電的安全性；

3. 采用高壓限流技術，減小擊穿電流對被測品的損害；

4. 采用快速短路保護技術，縮短保護的響應時間，提高測試的安全性能。

5. 圖形顯示功能，實時顯示電壓和電流的測試波形，記錄并捕捉測試過程中電流和電壓的變化軌跡和變化趨勢；

技術參數

1. 輸出電壓：

    范圍：(0.100～5.000)kV

    精度：±(2%+5V)

    分辨率：1V

    紋波：＜1% @5.0kV/50mA

2. 測試電流:

    范圍：0.001uA-50mA

    精度：±(2%+5 個字)

    分辨率 ：0.001uA,0.01uA,0.1uA,0.001mA,0.01mA,0.01mA

3. 時間

    范圍：(0.0～999.9)s

    精度：±(1%+0.1)s

    分辨率：0.1s

應用領域

特別適用于高電壓大容量電容器的漏電流測試和耐壓擊穿測試
