在工藝氣體生產或使用的現場，有時會因管線交錯、接頭和閥門密集 ，氣體泄漏點非常難以在短時間內準確排查出來，甚至還會出現錯誤判斷。

◎ 一氣體生產企業，檢測氮?dú)庑孤冻霈F(xiàn)錯誤！

某大型氣體生產企業，其氮?dú)馍a(chǎn)線中發現有氮?dú)庑孤┑那闆r。因該設備中存在大量管線、閥門、法蘭和接頭，要準確判斷出泄漏點是一個費時費力且準確率很低的工作。

現場維護工程師最初用手去感覺氣體泄漏，發現在正前方偏左的接頭處，手部對于氣體的感覺最為強烈，但是經過更換接頭、加強密封的維護工作后，泄漏依舊存在，也就是說，先前發現的泄漏點是錯誤的。

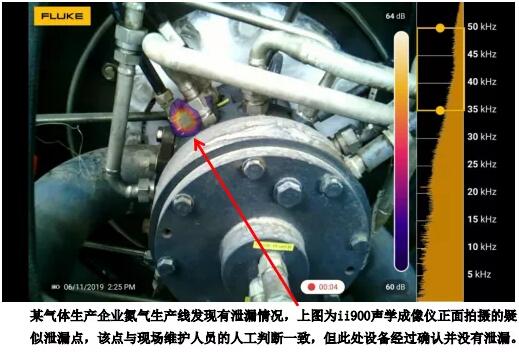

使用Fluke ii900聲學成像儀在該現場檢測，在上圖的上方可以很清楚地看到因氮?dú)庑孤┰斐傻牡蜏卦谠O(shè)備表面形成的冰層。從正面方向檢測時，同樣發現了與人工檢測相同部位有超聲波能量，但此處已經經過確認，并沒有泄漏的情況，那為什么聲學成像儀會給出同樣的故障信息呢？

◎ 故障信息的出現，原來是它惹的禍！

原來，超聲波能量雖然和紅外線能量一樣，都屬于輻射能量，但是兩者在反射和衍射中的特性完全不同。紅外輻射能量非常容易被遮擋，并且在大部分材料（非金屬和表面不光亮的金屬）上的反射不強烈。而超聲波能量具有很強的衍射特性， 且在大部分平面上都會有強烈的反射干擾。所以使用聲學成像儀檢測泄漏點需要注意避免衍射和反射的干擾。

干擾能量有很強的方向性，在檢測時需要注意改變聲學成像儀的檢測角度， 衍射和反射的干擾能量的位置顯示不穩定，能量值（db值）也比真實泄漏點的能量低。

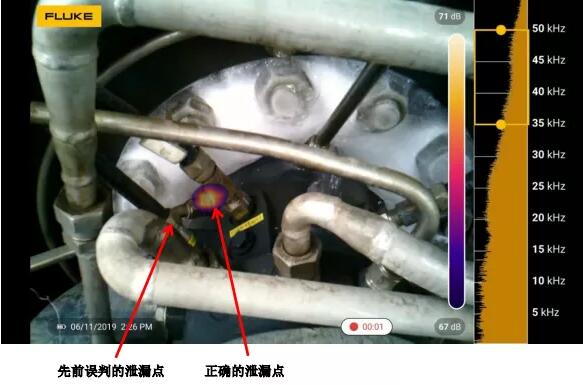

◎ 如何發現真正的泄漏點？ii900做到了！——向右方轉動90°

真正的泄漏點位于先前誤判點的后方，距離只有2厘米，泄漏點的氣體造成的超聲波能量在前方的接頭處發生了衍射， 也就是說，超聲波能量繞過了前面的接頭，所以被聲學成像儀在正面捕捉到了，造成了誤判。一旦聲學成像儀在多個角度進行綜合檢測和研判，就可以快速、準確地把真正地泄漏點查找出來。

◎ Fluke ii900 聲學成像儀如此厲害，那它的工作原理是什么呢？

壓縮空氣泄漏時，在泄漏點因渦流會產生聲波/超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對泄漏點進行排查，并可將泄漏點以JEPG照片或MP4視頻格式進行保存。

64個MEMS數字麥克風的聲壓傳感器陣列

在可見光中準確定位泄漏點

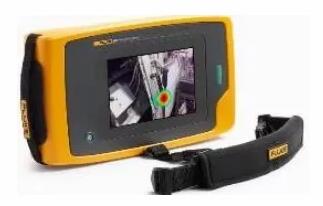

Fluke ii900 聲學成像儀擁有強大的功能系統，獲得用戶的一致認可。此外，它也已經在眾多行業有所應用：生產和使用各類氣體的廠家，如化工、冶金、食品、制藥或其它制造行業。

可見，F(xiàn)luke ii900 聲學成像儀作為新型檢測儀器工具，對設備維護人員進行及時有效的泄漏點排查和處理，保證各大企業正常生產具有重要意義。
