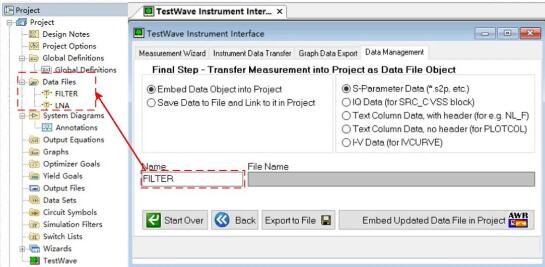

點擊TestWave的[Data Management]選項卡，進入如圖5所示的操作界面，在[Name]選項中鍵入文件名“FILTER”，點擊[Embed Updated Data File in Project]，帶通濾波器的實測數據便嵌入到仿真工程中的[Data Files]目錄下，文件名為“FILTER”；

圖5 仿真鏈路嵌入實測數據

c.同理，依次執行步驟a和步驟b，低噪聲放大器的實測數據同樣嵌入到了仿真工程中的[Data Files]目錄下，文件名為“LNA”。為與濾波器數據區分，在執行步驟b時，將[Name]選項中的文件名命名為“LNA”；

至此，實際濾波器和低噪聲放大器的測試結果全部嵌入到VSS仿真工程的[Data Files]目錄下，文件名分別為“FILTER”和“LNA”，如圖5所示。

(6) 半實物仿真鏈路搭建

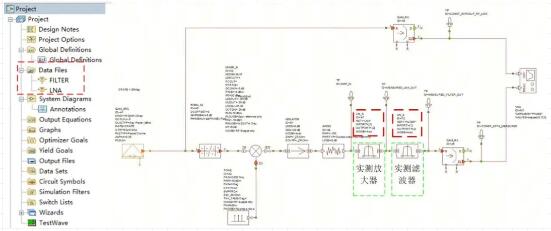

在VSS主界面點擊[project] →[System Diagrams] →[New System Diagram]，鍵入“QAM System with Measured Filter and Measured AMP”，創建半實物仿真測試系統圖。按照步驟（1）進行仿真鏈路搭建，需要注意的是，需添加LIN_S元件替換圖2中的AMP_B和BPFB，用以接收實測低噪聲放大器和帶通濾波器的測試數據。具體操作為：依次點擊VSS主界面的[Project]→[Elements]→[RF Blocks]→[Linear Filters]→[Simulation based]選擇LIN_S元件，替換圖2中的理想放大器AMP_B和理想帶通濾波器BPFB，并將LIN_S元件的NET參數分別指向[Data Files]下面的“LNA”和“FILTER”數據，搭建如圖6所示的半實物仿真測試鏈路。

圖6 半實物仿真測試鏈路

(7) 結果對比分析

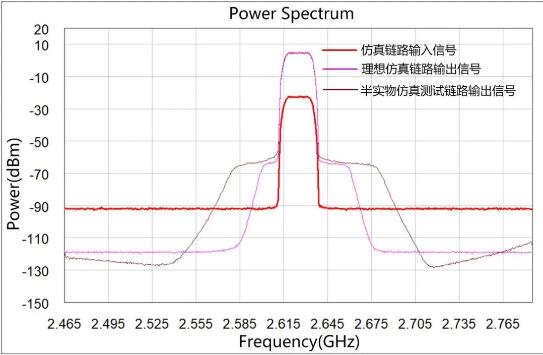

點擊VSS主界面的[Run/Stop System Simulators]按鈕，便可得到如圖7所示的理想鏈路和半實物仿真鏈路的輸出功率譜曲線。可以看出，對于理想鏈路，經過濾波器和放大器后，信號功率放大27.554dBm，半實物仿真測試鏈路，信號功率放大26.996dBm。而且?guī)V波器表現出了較為平坦的通帶特性。理想濾波器帶外抑制更為明顯，低端帶外抑制達118.056dBm，高端帶外抑制可達119.256dBm，濾波效果顯著。實際濾波器的低端帶外抑制為69.764dBm，高端帶外抑制為69.774dBm。盡管實際濾波器的帶外抑制較差，但總體上滿足該系統需求。

圖7功率譜仿真測試結果

3、結論

本文以3672矢量網絡分析儀為核心測量主機，以AWR的VSS系統級仿真模塊模擬器件的運行環境，并將實際帶通濾波器和低噪聲放大器的實測數據嵌入仿真系統中，成功搭建了半實物仿真測試系統，真實地模擬和分析了實際帶通濾波器和低噪聲放大器指標對系統性能的影響。
