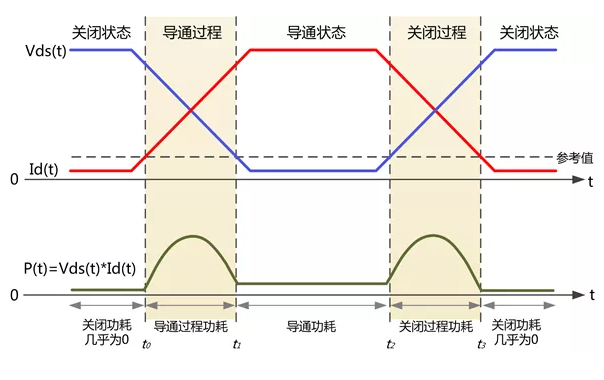

需要了解開關管的狀態。由于開關管是非理想型器件，其工作過程可劃分為四種狀態，如下圖所示。一般來說，主要的能量損耗體現在“導通過程”和“關閉過程”，小部分能量體現在“導通狀態”，而“關閉狀態”的損耗很小幾乎為0，可以忽略不計。

3、為什么開關損耗導通計算公式推薦使用Rds(on)？

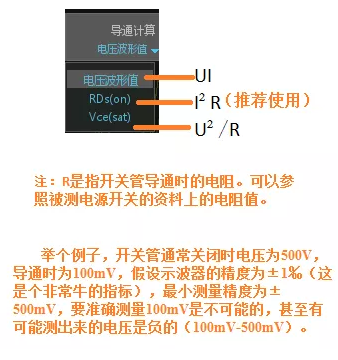

導通狀態下，開關管通常會流過很大的電流，但開關管的導通電阻很小，通常是毫歐級別，所以導通狀態下?lián)p耗能量相對來說是比較少的，但亦不能忽略。由于導通時的微小電壓，無法準確測量，使用電壓乘電流的積分的方法計算的能量損耗誤差會很大。相反，導通時電流很大，可以準確測量，因此可以使用電流與導通電阻來計算損耗。導通計算具體公式解釋和舉例如下圖。

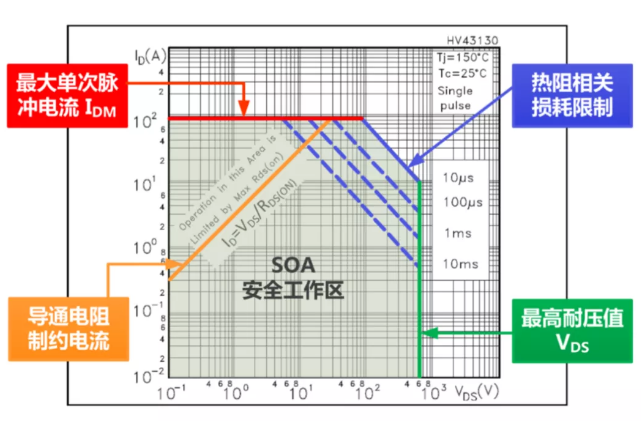

4、SOA安全工作區的4條邊界代表著什么？

-上邊界為最大單次脈沖電流;

-右邊界為最高耐壓值;

-右上邊界為熱阻相關損耗限制;

-左上為導通電阻制約電流。

如何獲取電源分析功能

目前支持電源的示波器有ZDS4054 Plus、ZDS4034 Plus、ZDS4024 Plus、ZDS3054 Plus、ZDS3034 Plus、ZDS3024 Plus和ZDS3024，用戶可在ZLG致遠電子官網示波器資料下載頁下載固件進行更新。
