時序分析在示波器上的實現，可以省去繁瑣的人工分析步驟，大大節省工程師反復測試總線時序所花費的時間，無論是產品研發，還是產線測試，相信ZDS4000系列示波器都能為您帶來全新的測試體驗。

（點擊查看視頻）

如何獲取最新的時序分析功能

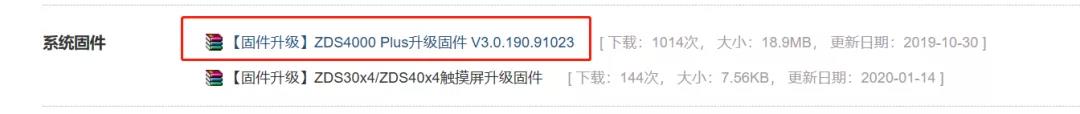

支持時序分析的ZDS示波器有ZDS4054 Plus、ZDS4034 Plus、ZDS4024 Plus，目前免費標配了I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch七種協議時序分析。自動分析多個波形中最差情況是否滿足標準，可直接篩選某個特定節點并直接生成附帶截圖的報告。用戶可在ZLG致遠電子官網示波器資料下載頁下載固件進行更新。

測試項目

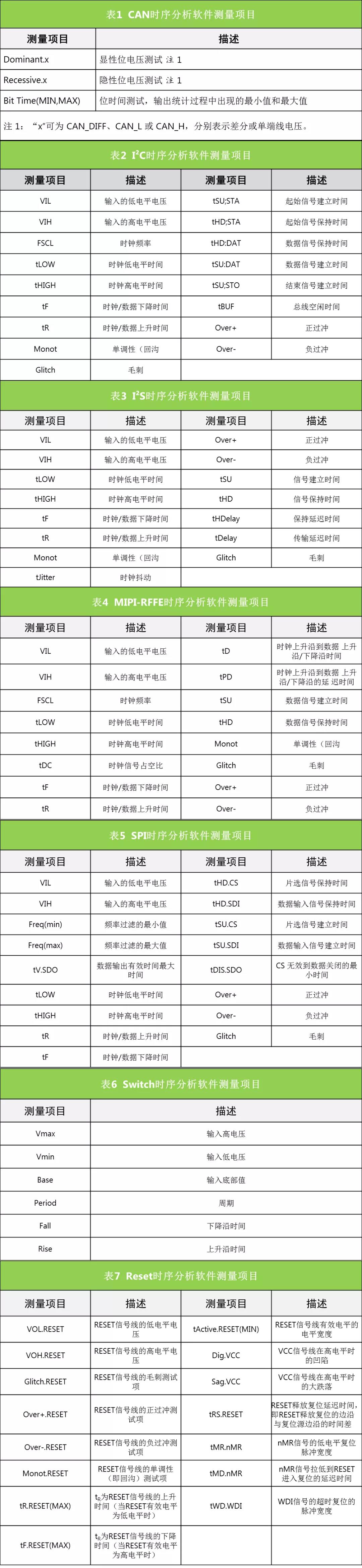

下方展示I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch具體的測試項，可下拉滑動表格查看。

測試界面

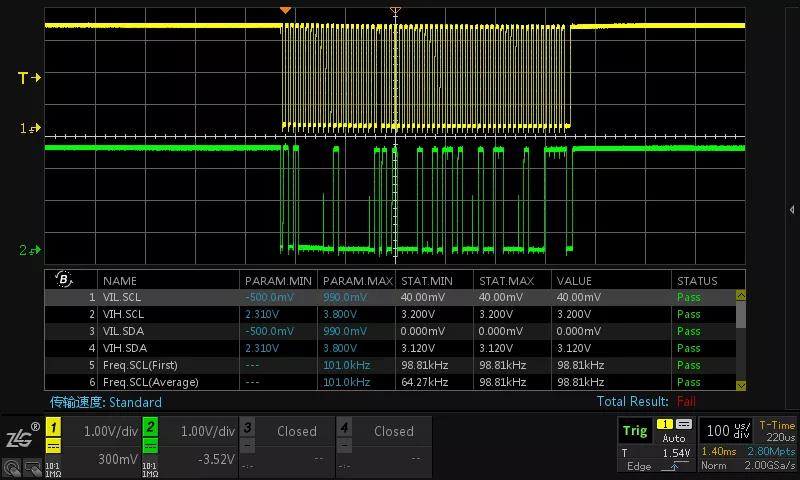

時序分析軟件測試界面如下圖所示，可直接觀測波形情況與具體的測試結果。

測量統計

如測試需要長時間進行，并對測試結果進行統計或針對測試結果進行特定操作，可使用測量統計功能。

1、停止條件

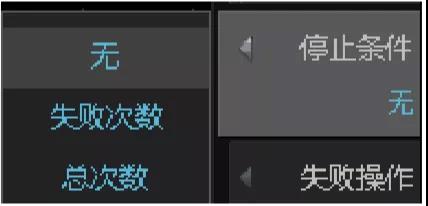

停止條件即示波器停止“統計分析”的條件，當測試條件滿足預設條件時，時序分析軟件會停止統計完成分析工作。

2、失敗操作

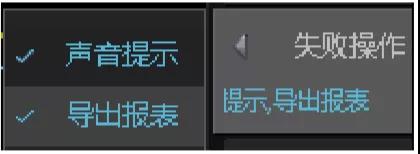

失敗操作即若波形進行測試過程中無法通過測試（Fail）時，將執行的操作?？刹僮鞯氖录鐖D所示。

操作事件包括：

聲音提示：即當出現測試不通過項時，系統會發出警報聲（蜂鳴器）提醒；

導出報表：即當出現測試不通過項時，系統會自動導出當前數據并形成報告。

兩項可以同時選擇，若一項都不選擇，則若出現失敗項不做任何提醒。

3、歷史統計

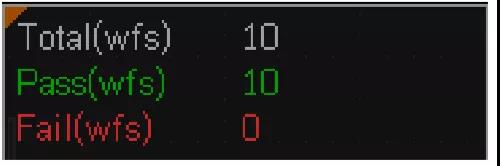

當設置好停止條件，失敗操作后，點擊【歷史統計】（運行/停止統計）可對測量結果進行統計，此時將【信息顯示】打開，可以看到統計的結果。

結果導出

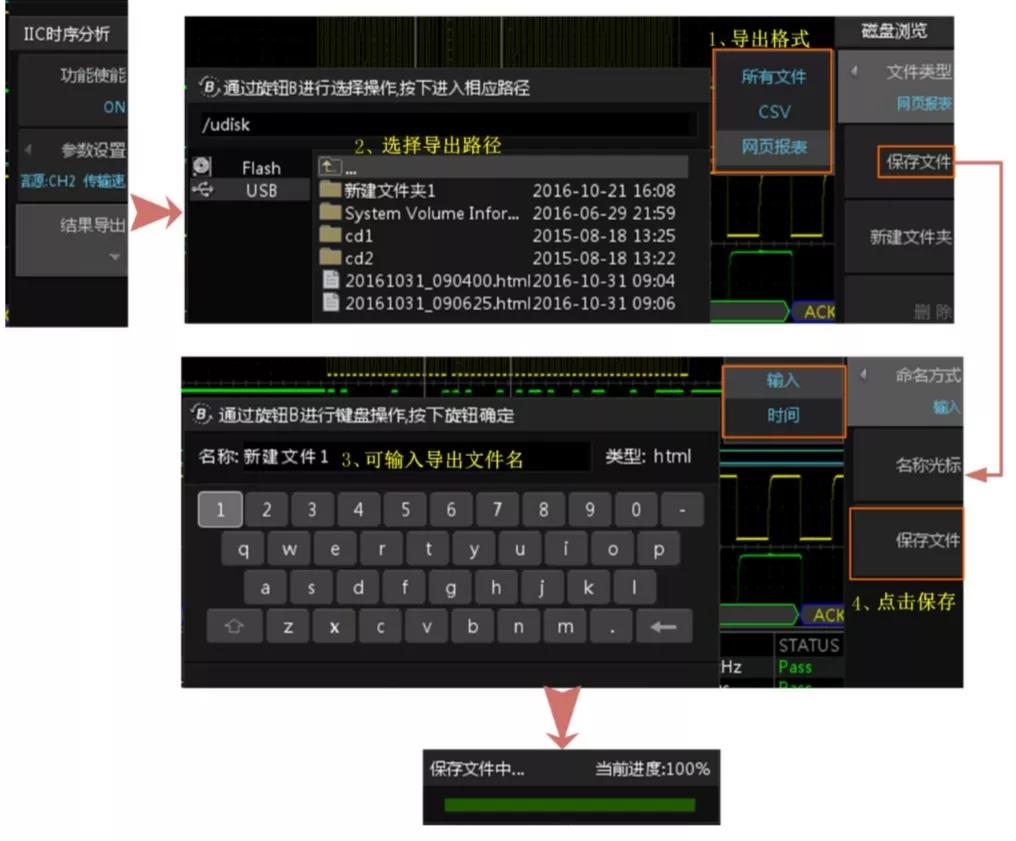

測試完成后可對所測試的波形和數據進行導出。導出的“網頁報表”文件可使用網頁打開，導出的“CSV”文件可使用 Excel 打開。

導出結果如圖所示：
