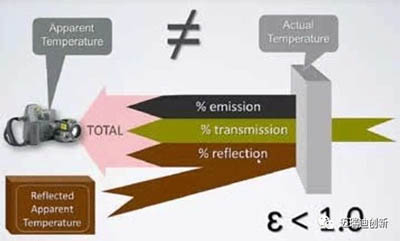

實(shí)際上，我們的測(cè)量目標(biāo)并非完全發(fā)射體，其發(fā)射率值往往小于1。目標(biāo)的測(cè)溫值源于發(fā)射、傳輸與反射輻射量的總和。

目標(biāo)物體的發(fā)射率、反射率和熱傳導(dǎo)值受材料的影響較大。大多數(shù)非金屬材料的發(fā)射率值接近0.9，表示所測(cè)90%的輻射由目標(biāo)發(fā)出。大多數(shù)拋光金屬的發(fā)射率值約為0.05至0.1。根據(jù)氧化或腐蝕的不同程度，生銹、被氧化或被腐蝕金屬的發(fā)射率值范圍為：0.3至0.9。如果不能提高目標(biāo)物體的發(fā)射率值，那么，發(fā)射率低于0.7的材料將會(huì)很難測(cè)量，低于0.2的材料幾乎無(wú)法測(cè)量。幸運(yùn)的是，可使用十分經(jīng)濟(jì)實(shí)用的方法來(lái)補(bǔ)償目標(biāo)的低發(fā)射率。以下介紹3種簡(jiǎn)單辦法可以降低目標(biāo)的反射率，從而改善測(cè)量精度。

增加發(fā)射率確定方法：電工膠帶

大多數(shù)優(yōu)質(zhì)電工膠帶的發(fā)射率為0.95。須注意的是膠帶是不透明的，尤其是使用中波長(zhǎng)(3-5μm)相機(jī)時(shí)。某些乙烯基膠帶質(zhì)地非常薄，具有一定的紅外透射比，因此無(wú)法用作高發(fā)射率涂層。某某品牌88黑色乙烯基電工膠帶在短波(3-5μm)和長(zhǎng)波(8-12μm)區(qū)段，發(fā)射率均為0.96，在此推薦使用。

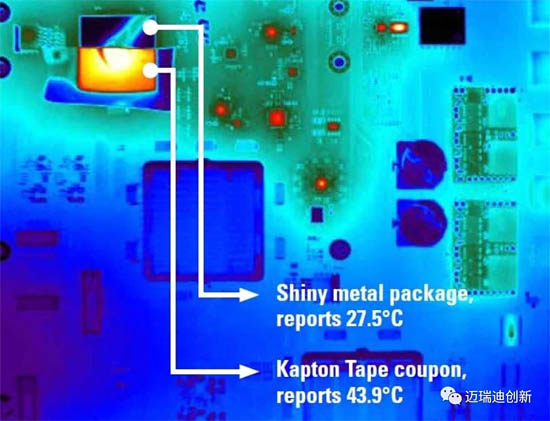

帶光亮金屬蓋的大型專用集成電路（ASIC）的溫度：無(wú)涂層情況下，溫度讀數(shù)接近室溫。粘貼一層高發(fā)射率聚酰亞胺膠帶后，溫度讀數(shù)接近其真實(shí)溫度 43.9℃。

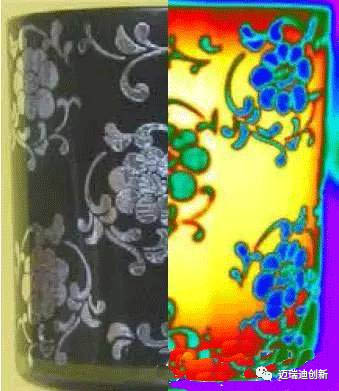

例如下圖，電工絕緣膠帶貼在不銹鋼杯的表面，將紅外熱像儀的發(fā)射率設(shè)為膠帶的發(fā)射率（0.93），同時(shí)使用接觸式熱電偶測(cè)量溫度，可看到絕緣膠帶處溫度與接觸式測(cè)溫一致，而不銹鋼杯表面與膠帶的發(fā)射率不同，故溫度顯示有較大差別。

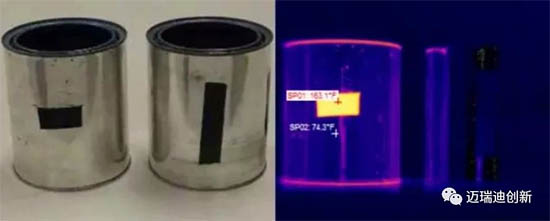

本例展示了貼有膠帶的兩個(gè)罐子。左邊的罐子裝滿熱水，右邊的罐子僅處于常溫之下。對(duì)前者而言，從膠帶讀出的溫度為72.8?C，從罐子讀出的溫度為23.5?C。由于罐子的發(fā)射率較低，后者的讀數(shù)基本上為環(huán)境讀數(shù)。這是一個(gè)十分經(jīng)典的案例，說(shuō)明了高發(fā)射率應(yīng)用于低發(fā)射率目標(biāo)的必要性。

增加發(fā)射率確定方法：涂料 & 涂層

大多數(shù)涂料的發(fā)射率范圍為0.9-0.95。金屬漆發(fā)射率較低，不推薦使用。涂料的顏色并非影響紅外發(fā)射率的重要因素。涂料的光澤度比顏色更重要。平光涂料比光澤涂料更受歡迎。為了增加不透明度，涂層必須足夠厚。施加兩道涂層通?？梢詽M足需求。

膠帶適用于小面積區(qū)域。涂料適用于大面積區(qū)域，但是涂料是永久性涂層。對(duì)于大面積需要被去除的涂層，或者膠帶不適用之處，懸浮液粉末或噴涂效果會(huì)更優(yōu)。染色滲透劑與噴用足光粉便是2個(gè)很好的例子。如果粉末噴涂得足夠厚，且不透明，這兩種粉末的發(fā)射率范圍均在0.9至0.95之間。

增加發(fā)射率確定方法：修正液

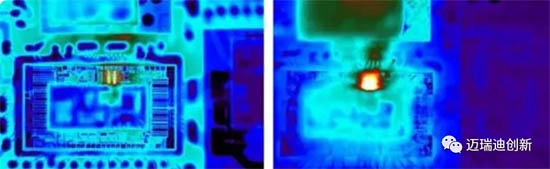

使用修正液是增加表面發(fā)射率的有效途徑。這種方法可應(yīng)用于最小的電氣元件中，性能優(yōu)于無(wú)法在小面積表面粘貼的膠帶。修正液可使用刷子與酒精清洗掉。對(duì)于低波長(zhǎng)熱像儀，修正液的發(fā)射率約為0.95-0.96。
