R&S IQW100將真實條件下的信號帶入實驗室，以模擬真實世界的測試環境，并與選定的中端R&S信號分析儀和發生器結合使用。羅德與施瓦茨在2018年成功推出支持高端R&S設備的高端R&S IQW寬帶I/Q數據記錄儀，現在推出的R&S IQW100支持記錄和回放帶寬高達200 MHz、采樣率高達250 MS/s的信號。

R&S FSV是羅德與施瓦茨公司有史以來最暢銷的中端頻譜分析儀，對許多使用R&S FSV以及R&S SMBV100A或R&S SGT100A矢量信號發生器的全球用戶來說，現在他們可以借助R&S IQW100在實驗室模擬外場真實的測試環境。R&S IQW100的典型應用包括蜂窩通信、EME、GNSS或廣播、電視的信號測試。

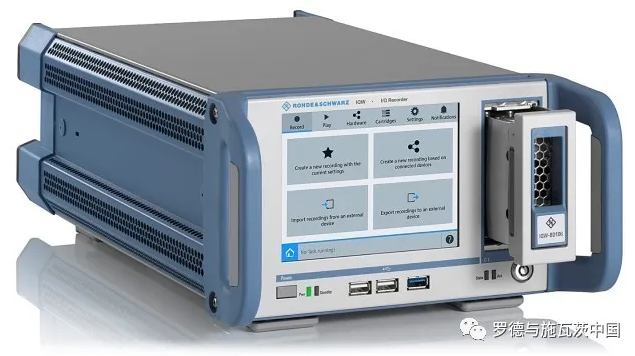

R&S®IQW寬帶I/Q數據記錄器

用戶可以記錄分析儀在任何選定的環境中采集的信號，然后使用信號發生器回放記錄的信號。通過所選羅德與施瓦茨設備的標準數字I/Q接口，可將分析儀獲取的信號傳輸給R&S IQW100，并存儲為IQ數據。為了回放記錄的信號，再次將數據通過相同的羅德與施瓦茨標準數字I/Q接口傳輸給信號發生器。支持的信號最大帶寬為160 MHz，采樣率高達200 MS/s，適用于所有WLAN/WiFi信號以及當前商業用途中的所有移動標準。

寬帶/Q數據記錄器使中端設備能夠進行現場到實驗室的測試。

R&S IQW100還可以與高端R&S FSW信號與頻譜分析儀以及R&S SMW200A矢量信號發生器一起使用。除了標準的羅德與施瓦茨數字I/Q接口外，R&S IQW100還包括R&S HS DIG IQ高速接口，高端分析儀和發生器也支持該接口。對于高端設備，支持的最大帶寬為200 MHz，采樣率高達250 MS/s。

R&S IQW和R&S IQW100通常都是通過LAN網口輸入SCPI指令，或者使用基于網絡的GUI來自動適應當前屏幕尺寸。另外，也可以使用5.7英寸TFT觸摸屏或連接鍵盤和鼠標在本地進行操作。
