簡   介

如何進行繼電器接點相關測試? 如何評估繼電器接點(NO/NC)多次使用后的機械特性?繼電器可以由所接收的電氣信號來改變電磁體(Electro Magnet)產生機械性的開關動作。常應用于接收電子信號來控制其它電子裝置，通過施加電壓在繼電器的Coil，會使Coil通過電流并磁化鐵心(Core)，而電樞(an armature)會因電磁力而吸引至鐵心，產生機械性的開關動作。

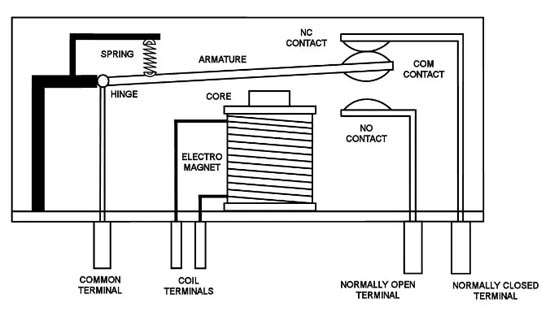

▲ 繼電器內部結構圖

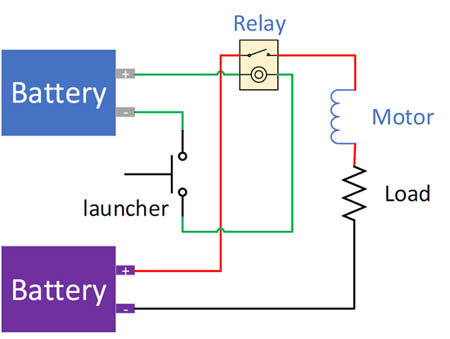

電動車?yán)^電器連接架構

繼電器應用于電動車的架構如下圖，當啟動器發動的瞬間，也同步接通拉載的電流。

▲ 電動車?yán)^電器連接架構

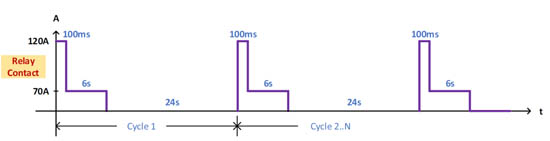

拉載電流時序

電動車?yán)^電器組件的拉載電流時序可簡化模擬成以下時序圖

▲ 拉載電流時序

模擬測試設備

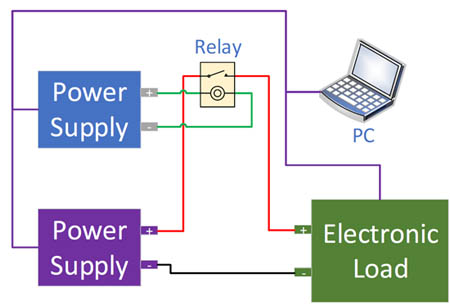

如下圖。Power Supply 與 Relay 和 Electronic Load 采用串聯連接，并設定 Electronic Load 為 Sequence 拉載電流，每次 Relay 的 NO/NC COM 端導通時，測試 NO/NC COM 電流耐受性。同時利用 Power Supply 序列式電源輸出產生控制信號，控制 Relay 的 NO/NC COM 端的 ON-OFF 狀態。

透過固緯的測試方案，使用者可以依據實際量測需求，規劃 Power Supply 的控制信號，不僅可以控制信號的電壓、電流，時間及周期，還可以決定執行時的循環次數?？蛻?hù)絕對可以產生各種控制信號來測試?yán)^電器。Electronic Load 可針對 Relay 的規格值進行驗證，包含電流耐流值及電流耐流時間，以確保繼電器出貨的質量。

▲ 以測試設備替代實際狀況架構

多組繼電器測試

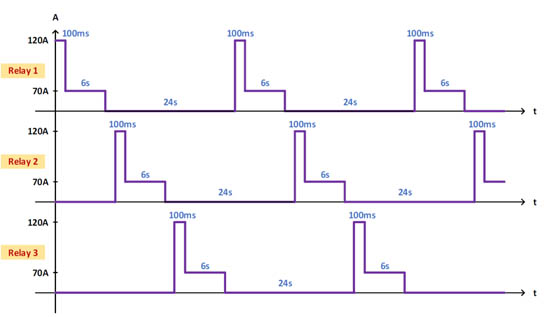

若將繼電器循環測試中間的休息時間插入其他繼電器的測試，將可節省數倍的測試時間，其動作時序可由下圖表示。

▲ 多組繼電器測試時序

多組測試連接方式

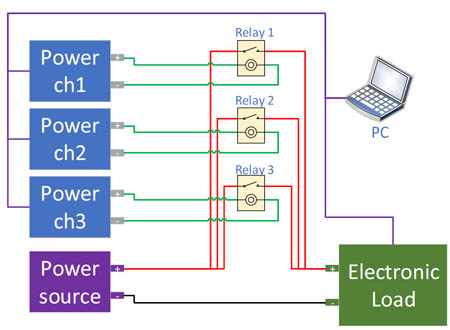

多組繼電器測試的設備連接方式如下圖表示，其中控制不同繼電器的電源可使用多通道電源設備來控制。

▲ 多組連接架構

測量?jī)x器設定
