圖8

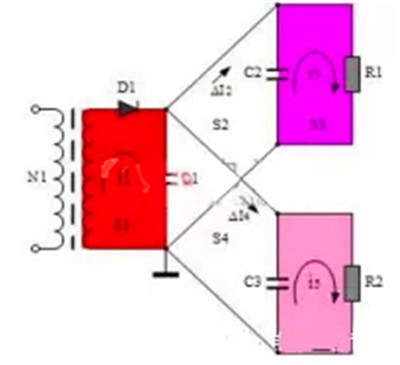

而圖8中各個電流回路，互相分開，采用并聯供電，每個電流回路都是獨立的，不會產生電流共模干擾。

對策八：避免干擾信號在電路中產生諧振

圖9

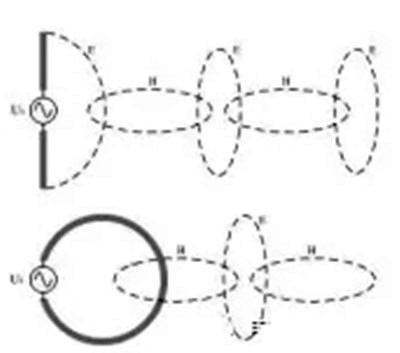

如圖9所示，共模天線的一極是整個線路板，另一極是連接電纜中的地線。要減小輻射干擾最有效的方法是對整個線路板進行屏蔽，并且外殼接地。電場輻射干擾的原因是高頻信號對導體或引線進行充電，應該盡量減小導體的長度和表面積。磁場干擾的原因是在導體或回路中有高頻電流流過，應該盡量減小線路板中電流回路的長度和面積。頻率越高，電磁輻射干擾就越嚴重;當載流體的長度可以與信號的波長比擬時，干擾信號輻射將增強。

當載流體的長度正好等于干擾信號四分之一波長的整數倍的時候，干擾信號會在電路中產生諧振，這時輻射干擾最強，這種情況應盡量避免。

看到這里，是否覺得按此八步走，傳導干擾盡在掌握之中？最后附上各種干擾脈沖波形的頻譜供大家參考(如圖10)。任何一個非正弦波都可以看成是非常多個上升和下降速率不同的信號(或不同頻率的正弦波)相互迭加而成，電磁輻射強度與電壓或電流的變化速率成正比。

各種干擾脈沖波形的頻譜：

圖10
