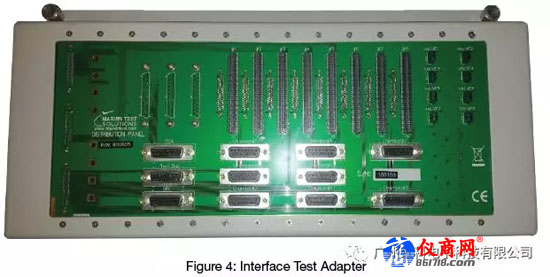

為GX7305的前面板設計的專用ITA，允許在測試系統資源和加載板之間進行簡單、干凈的布線。PXI儀器線纜和外部E36313A電源線與ITA背板的連接器進行適配，當鉸鏈面板關閉時，連接器是隱藏在內部的。ITA的前面板有連接到負載板的線纜、質量流量控制器和排氣閥的連接裝置（如圖4）。

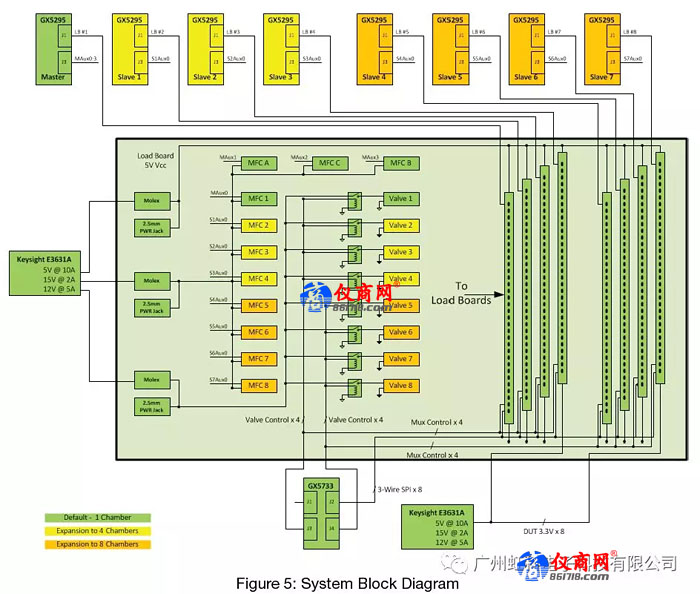

圖5詳細描述了測試系統資源和相關的ITA結構框圖。

氣體控制

為了精確控制氣體對DUT的曝光量，專門設計了一個封閉的環境(chamber)來容納負載板，并將測試氣體限制在一個有限的空間內。通過質量流量控制器(MFCs)將氣體引入到這個封閉的空間中，質量控制器測量潔凈干燥空氣、濕化空氣和測試氣體，允許它們精確地混合，以達到所需的氣體密度(單位為百萬分之一)。還為每個chamber提供了一個單獨的MFC，以便測量混合氣體到封閉室的控制體積。MFC的控制是使用GX5295的J3連接器上的外部PMU通道來執行的。

測試完成后，使用排氣閥將測試氣體從負載板的封閉室內排出。排氣閥是通過電磁閥進行操作，所需的電源由E36313A電源供給，控制是通過ITA上面的12V的開關繼電器進行控制。

軟件

控制系統的軟件是使用的ATEasy 10。軟件控件的編寫方便了后期系統的擴展。ATEasy支持多線程應用。對于每個GX5295/負載板 /chamber（封閉室），ATEasy實例化一個單獨的線程來處理測量數據并生成數據日志報告。ATEasy測試應用程序可查詢系統中安裝的GX5295的數量（每64個站點的負載板對應一個GX5295），然后為每個負載板動態分配一個線程。處理所有線程中共有的線程，如：初始化每個負載板上并行運行的數字測試模式，方便使用線程進行同步。

ATEasy測試應用程序中的驅動包括GX5295、GX5733、Keysight 電源模塊、GX7305機箱控制器以及一個用于管理數據日志記錄的Excel電子表格驅動程序。在GX5733靜態數字設備上構建了一個MOX驅動程序，用于簡化對負載板的控制。

交付的包中包含用于高級創建I2C總線模式、連接和加載I2C總線序列以及下載捕獲的I2C總線流量進行診斷和分析的工具。將數據記錄到Excel電子表格中可以方便地使用Excel的所有高級數據分析工具，如圖形、過濾器和公式的應用。

與DUT的通信是通過I2C總線完成的。如上所述，每個設備都預先配置了相同的I2C從地址。如果所有DUT都駐留在同一個I2C總線上，那么在進行測試之前，需要用唯一的從地址對每個設備重新編程，以避免總線沖突，然后將從地址重新編程為默認值，以便交付給客戶。使用每個設備的專用總線允許發生在該默認地址上的所有通信，節省了時間和金錢，也可以避免潛在的認為錯誤。一個獨立的GX5295有32個I/O通道可以允許8組I2C總線同事進行通訊，而無須考慮地址沖突問題。

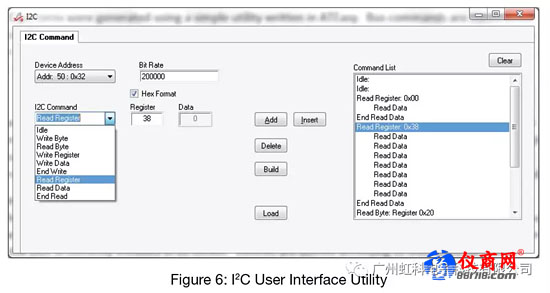

I2C測試模式是通過一個用ATEasy編寫的簡單應用程序生成的（如圖6）?？偩€(xiàn)命令是使用預先定義的總線命令的下拉菜單構造的，用于對設備寄存器進行讀/寫操作。空閑命令還允許在需要空閑時間的命令之間插入空閑時間，或者作為數據模式中的可視分隔。

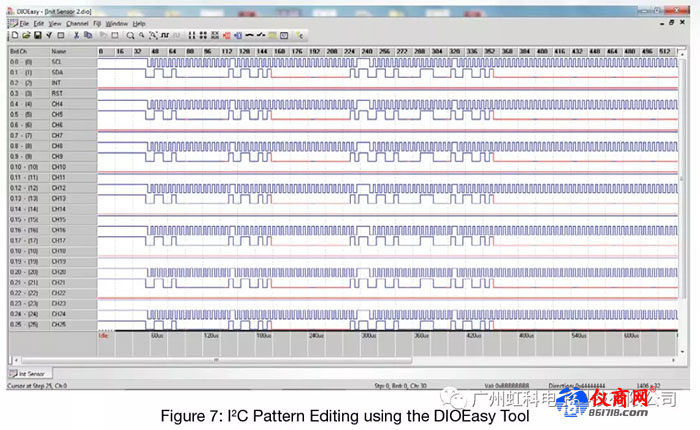

基于測試流程的需求，需要對單個設備生成一系列的命令。然后使用用于生成和診斷GX5295數字測試模式的工具DIOEasy(如圖7)，將單個(四線)總線控制復制到GX5295支持的其余7個總線上。每個測試進程都被寫為一系列獨立的測試序列，所以可以以任何想要的順序進行組合。

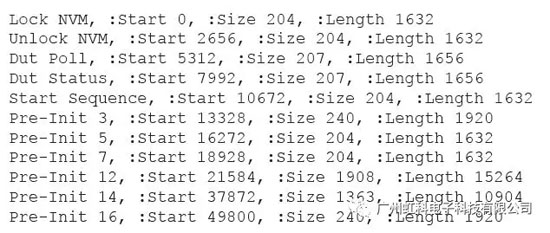

執行這種組合的ATEasy包含一個離線實用程序，它可以生成一個大型的測試文件，在系統初始化期間快速加載到測試硬件中。為了幫助調試和診斷，也將生成一個文本文件，其中會標識加載測試的順序、他們的初始向量地址和每個模式序列中的模式大小。
