雷達散射截面是目標物體在雷達接收機方向上反射雷達信號能力的一種表示方式，其定義為在一個給定方向上的單位角弧度內 目標物體散射功率與注入目標物體的功率密度之比。本文主要涉及怎樣使用安立公司高性能手持式電池操作微波矢量網絡分析儀以及使用此儀表中的時域門功能在現 場或航線中對目標的雷達散射截面進行測量。從圖1中可以看出一個目標的雷達散射截面大小可以通過比較此目標和標準散射截面（1m²）校準球?qū)π盘柕姆瓷渲庇^的導出。當金屬球體的半徑遠大于信號波長λ 時>15 λ，并且球和雷達的距離R>15λ 時，此金屬球的雷達散射截面與信號頻率無關。

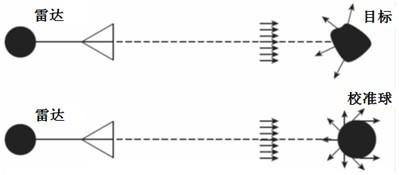

圖1 雷達散射界面的基本概念

雷達方程

圖2 為典型的雷達方程描述，發射信號功率P_t通過增益為 G_t的發射天線，并通過空間的衰減（距離為R）后，遇到目標并將部分信號功率（反射信號與入射信號的功率比為目標的雷達散射截面 ）反射回雷達接收天線，同樣經過空間衰減，通過增益為 G_r的接收天線得到功率為 P_r， P_r與以上這些參數的關系在圖3方程中表示。

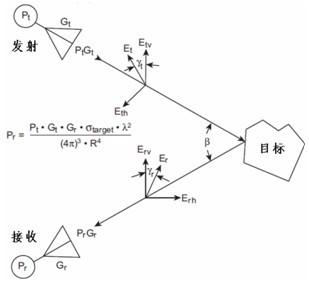

圖2 典型雷達方程，

這里發射和接收天線分開了一個β角，單站雷達的發射和接收天線處于同一位置（β=0），目標與雷達的距離為R，信號的極化與發射和接收天線的極化相關

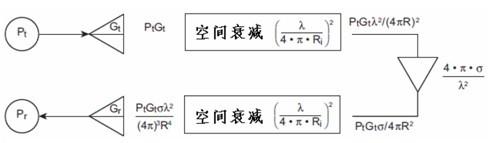

圖3 雷達散射界面測量框圖

P_t＝雷達發射功率

P_r＝雷達接收功率

G_t＝雷達發射天線增益

G_r＝雷達接收天線增益

G_σ＝目標雷達散射截面等效增益

A_e＝雷達接收天線有效面積（m²）

R＝目標距離

λ＝信號波長

＝目標雷達散射截面積（m²），（定義為 ，其中k 為常數）
