根據前面的描述，我們對雷達散射截面的測量可以歸于矢量網絡分析儀的S21測量，而矢量網絡分析儀的端口校準（圖6 中 的矢網校準面），可以認為是對矢量網絡分析儀本身的發射功率和接收增益的歸一化，而對天線增益和空間衰減的校準一般使用校準球或校準平面金屬板。當然，也 可以使用其他形狀的物體，只要已知其散射截面積。使用球體的好處在于其散射截面積與頻率無關，而校準物體的散射截面積最好與被測目標的散射截面積相近。例 如，直徑1.13米的金屬球體的雷達散射截面積為1m2。

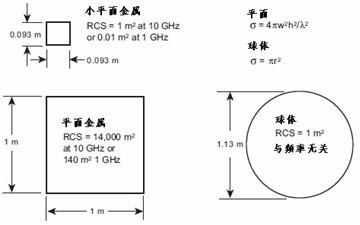

圖7，雷達散射截面與目標物理尺寸
測量顯示
在完成矢量網絡分析儀端口12項誤差修正（校準）后，將天線接入測量端口并對準測量目標（或校準球體）區域，進行頻率掃描測量得到S21（f），然后使用帶通模式時域變換得到時域（距離域）S21（D），如圖8 和圖9 所示，并且可以使用時域門（時域?yàn)V波器）將不需要的反射濾除。
圖8，目標區域（沒有放置被測目標和校準）所有反射的時域顯示｜
圖9，在目標區域放置RCS為0.018平方米的校準球體的時域顯示
測量步驟和測量運算
將對目標的雷達散射截面測量所使用的矢量網絡分析儀設定為S21的測量。

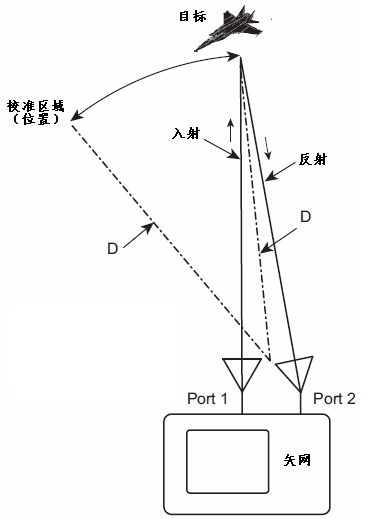

圖10，使用矢量網絡分析儀對雷達散射截面測量設定
1.矢量網絡分析儀進行12 項端口誤差校準后，將發射天線接入端口1，將相應的接收天線接入端口2。注意天線極化方向。并保證測量距離D>20 λ，這里 λ為信號波長。注意，根據目標尺寸選擇天線，調整天線角度（偏角和仰角）和調節測量距離，應保證被測目標落在天線增益下降小于-1dB 的信號波束內。
2.將被測目標從支架上移開，并測量支架的反射頻率掃描S21（str）測量，如果目標不便移開，可以將天線同時（包括發射天線和接收天線）轉到一個空曠位置，并保證在相同的距離上沒有其他物體存在。如圖10 中表示的校準區域。
3.將頻率掃描S21（str）結果轉換為時域，同時將時域門設置在目標位置，并調節門寬將目標的所有反射均包含在內，將時域?yàn)V波后的結果保存至儀表內存。
4.如果目標無法從支架上移開，應保證支架本身的反射S21（str）較反射目標低20dB以上（S21（str）＋20dB<< S21（tgt））。為達到此目的，可以采用在支架上包覆微波吸收材料的方法。
