一 什么是共模與差模？

電器設備的電源線，電話等的通信線，與其它設備或外圍設備相互交換的通訊線路，至少有兩根導線，這兩根導線作為往返線路輸送電力或信號，在這兩根導線之外通常還有第三導體，這就是"地線"。電壓和電流的變化通過導線傳輸時有兩種形態，一種是兩根導線分別作為往返線路傳輸，我們稱之為"差模"；另一種是兩根導線做去路，地線做返回傳輸，我們稱之為"共模"。

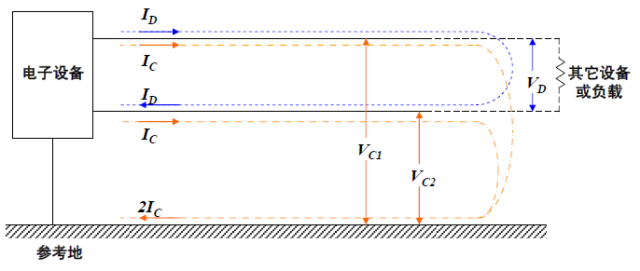

如上圖，藍色信號是在兩根導線內部作往返傳輸?shù)?，我們稱之為"差模"；而黃信號是在信號與地線之間傳輸?shù)?，我們稱之為"共模"。

二 共模干擾與差模干擾

任何兩根電源線或通信線上所存在的干擾，均可用共模干擾和差模干擾來表示：共模干擾在導線與地（機殼）之間傳輸，屬于非對稱性干擾，它定義為任何載流導體與參考地之間的不希望有的電位差；差模干擾在兩導線之間傳輸，屬于對稱性干擾，它定義為任何兩個載流導體之間不希望有的電位差。在一般情況下，共模干擾幅度大、頻率高，還可以通過導線產生輻射，所造成的干擾較大。差模干擾幅度小、頻率低、所造成的干擾較小。

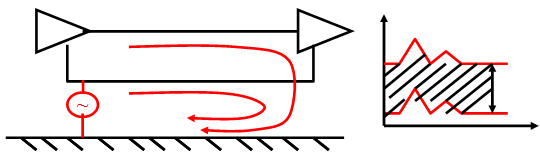

共模干擾信號

共模干擾的電流大小不一定相等，但是方向（相位）相同的。電氣設備對外的干擾多以共模干擾為主，外來的干擾也多以共模干擾為主，共模干擾本身一般不會對設備產生危害，但是如果共模干擾轉變?yōu)椴钅８蓴_，干擾就嚴重了，因為有用信號都是差模信號。

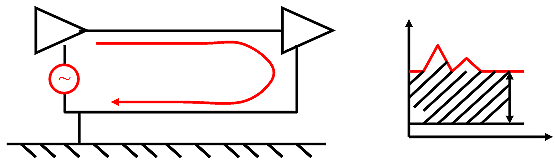

差模干擾信號

差模干擾的電流大小相等，方向（相位）相反。由于走線的分布電容、電感、信號走線阻抗不連續，以及信號回流路徑流過了意料之外的通路等，差模電流會轉換成共模電流。

三 共模干擾產生原因

1. 電網串入共模干擾電壓。

2. 輻射干擾（如雷電，設備電弧，附近電臺，大功率輻射源）在信號線上感應出共模干擾，原因是交變的磁場產生交變 的電流，地線－零線回路面積與地線－火線回路面積不相同，兩個回路阻抗不同等原因造成電流大小不同。

3.接地電壓不一樣，簡單的說就電位差而造就了共模干擾。

4.設備內部的線路對電源線造成的共模干擾。

共模干擾電流

共模干擾一般是以共模干擾電流存在的形式出現的，一般情況下共模干擾電流產生的原因有3個方面：

1. 外界電磁場在電路走線中的所有導線上感應出來電壓（這個電壓相對于大地是等幅和同相的），由這個電壓產生的電流。

2. 由于電路走線兩端的器件所接的地電位不同，在這個地電位差的驅動下產生的電流。

3. 器件上的電路走線與大地之間有電位差，這樣電路走線上會產生共模干擾電流。
