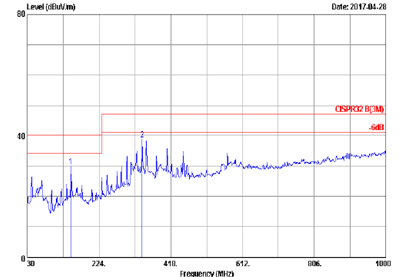

電路中加入濾波器－共模電感后共模干擾信號得到有效抑制

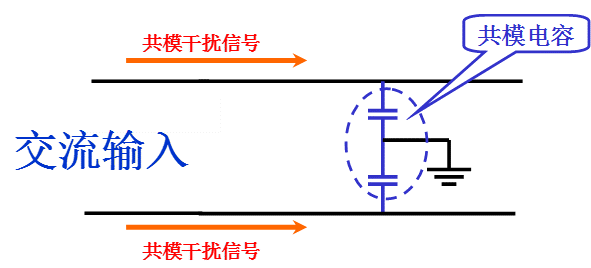

如果共模干擾源是在電源回路，可使用共模電容來抑制干擾信號
在電路中引入共模電容，則共模電容提供最短的路徑使共模干擾信號被旁路，從而抑制共模干擾的產生 。

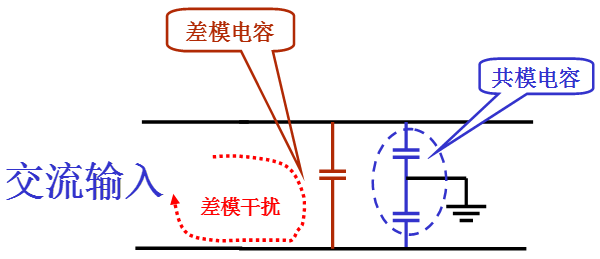

如果電源回路同時還存在差模干擾，使用差模電容來抑制干擾。
在電路中引入差模電容，則差模電容提供最短的路徑使差模干擾信號被旁路，從而抑制差模干擾的產生 。
總結
共模干擾作為EMC干擾中最為常見且危害很大的干擾，抑制它的方法除了濾波外，還可以通過對信號線路進行屏蔽，在PCB 板上大面積鋪地降低地線阻抗來減少共模信號強度等方法。
關鍵詞:電磁兼容 EMC 共模差模 瀏覽量：4361
