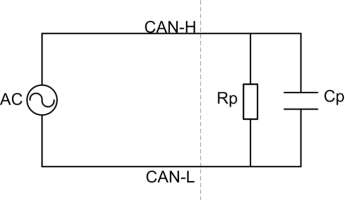

圖4  交流測量阻抗RP‖CP并聯模型

該模型計算方法如下：

將公式( 2 )整理可得公式(3)、公式(4)：

公式( 3 )和公式( 4 )相除可得已知相位角的正切值：如下公式(5)：

公式( 3 )和公式( 4 )可得已知幅值：如下公式(6)：

公式( 5 )和公式( 6 )整理可得公式(7)、公式(8)：

四、測量意義

1、直流阻抗測量意義

直流阻抗測量是為了分析CAN通信網絡或CAN節點的等效電阻，CAN節點間通信要求CANH和CANL之間的電阻為60Ω，才可使通信信號正常。CAN通信不正常、沒有報文、報文出錯、出現振鈴情況下應首先排查CAN總線間的直流阻抗是否符合要求。

2、交流阻抗測量意義

交流阻抗測量是為了分析CAN通信網絡或CAN節點的等效電阻、容抗和感抗對CAN總線網絡通信的影響，因此需要求出CAN總線網絡的寄生電容和寄生電感的大小，然后和測試標準進行比較，若得出的等效電阻、寄生電容和寄生電感在測試標準允許范圍內，就認為寄生電容和寄生電感不會對CAN總線的正常通信造成影響。

由于在實際應用中，CAN總線上可以掛多個節點、CAN節點之間的通信電纜可能比較長，此時通信線纜上存在的寄生電感、寄生電容對通信信號的影響就不能忽略了，線纜上的感抗、容抗都會使信號幅度衰減、邊沿變緩，甚至產生過沖以致CAN網絡終端無法正確識別通信信號；而當通信線纜較短時，寄生電容和寄生電感對網絡的影響基本上可以不用考慮，因此在配置CAN網絡之前應保證線材的電阻率足夠小，線與線之間的阻抗足夠大。

總結：

在調試CAN網絡過程中遇到通信異常的情況，通常應首先檢查下異常是否由CAN總線網絡中的等效電阻、寄生電容和寄生電感引起的。使用交流測量阻抗的方法，有利于準確定位問題，從而讓排除CAN通信故障變得更加輕松。（本文由致遠電子供稿）
