眾所周知，雷達在不停的發射和接收電磁波，由海面反射回來的雷達反射波受到海面上的的風、浪、水面油污染以及海底地形等因素的影響，其雜波包含很多非常有價值的信息，普通的雷達將雜波抑制掉，因此無法提取這些信息，而雷達溢油監視系統是一種創新的雷達傳感器，它并不對雜波進行過濾，而是分析處理雜波并提取里面包含的有用信息。通過對雜波進行處理，溢油監測可以有效獲取海面溢油、水流、流速、水深、海底地形等各種有用信息，是對現有雷達功能的極大補充。

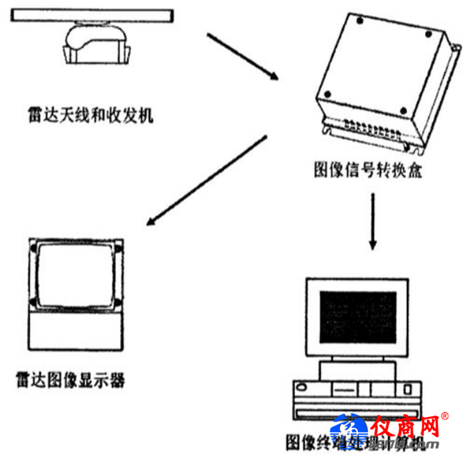

航海雷達監測海面溢油技術系統框圖

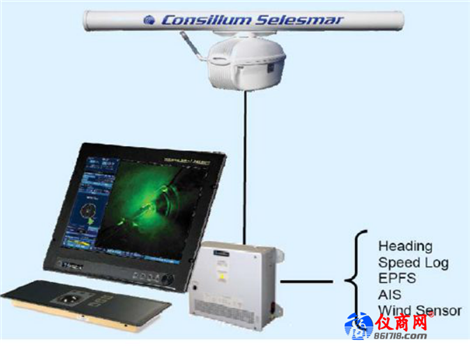

該航海雷達系統將雷達收發機輸出的信號直接接入計算機處理系統，經過處理后由顯示器顯示圖像。航海雷達系統可以在船舶上進行操作，也可以在生產平臺或高架沿海站點進行操作。

監測原理:

海上溢油發生之后，在海面迅速形成一層油膜。由于油膜的表面張力要大于背景海水，油膜的存在對海面產生了平滑效應，使海面粗糙度降低。雷達接收到的電磁波強度與海面粗糙度有關。目標表面越粗糙,目標高度越高，反射波越強。當雷達向海面發射電磁波脈沖時，打到油膜上的大部分電磁波被油膜吸收或者散射掉了，平滑的油膜表面減少了雷達的回波信號。

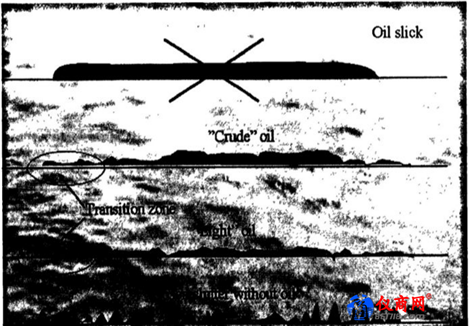

油膜覆蓋海水示意圖

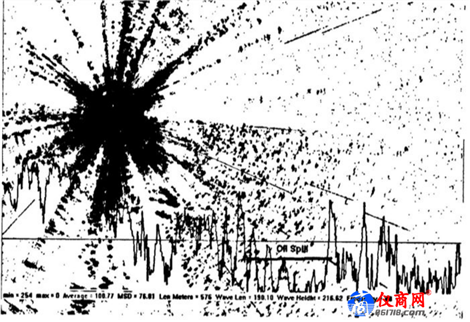

因此，受到油膜覆蓋的海面對于航海雷達發射出的脈沖波的散射系數明顯比周圍沒有油膜覆蓋的清潔海面的要小得多，雷達接收到的油膜回波信號要比清潔海區的雷達回波信號弱。這種差別在雷達圖像上明顯區分出清潔海區和溢油區，即清潔海區回波信號比較強，是高亮度顯示，而溢油區回波信號很弱，在圖像上呈黑區顯示。由此航海雷達能夠監測到海面溢油，如圖2.2所示。
