高頻段的延時對效率的影響非常大，實際測試時，ns的延時就可能會造成效率誤差在1%級別，所以測試對于儀器通道延時要求極高，目前功耗分析儀器均無法將延時控制在ps級別，PA8000功率分析儀可以針對于無線充電頻段做專門的延時校準，將延時數據輸入到儀器內，保證無線充電測試時間相位的精度。

五、傳感器要求

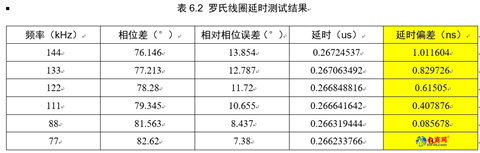

對于手機無線充電，電流較低，部分功率測試儀器可以滿足直接輸入，不需要用到傳感器，但是對于汽車無線充電，充電模塊的功率范圍較大，從幾千瓦，到幾十千瓦，特殊的大功率充電對象可達幾百千瓦，甚至兆瓦級別，單獨模塊的電流可達到幾百安培甚至上千安培，其次，傳感器本身也會引入延時，霍爾傳感器本身精度雖然高，但是其延時較大，很難直接應用。而羅氏線圈本身電流測試范圍大，延時小，是目前進行無線充電測試比較好的解決方案。

六、通道要求

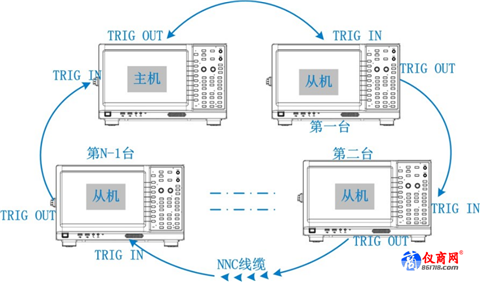

在3中提到，大功率無線充電方案需要提高電流。另外一種方法是多個模塊級聯，這就要求測試通道非常多，例如6組模塊級聯，就需要6個通道測試輸入，1個通道測試輸出，需要功率通道7個，普通測試儀器無法滿足如此復雜得并聯計算，若通道高于7個，目前市面上單臺儀器基本不能滿足需求。目前測試方法是通過PA8000進行并機級聯來實現多組模塊并聯的大功率無線充電測試。

七、諧振電容電壓測試

無線充電中逆變器/整流器與發射/輸出線圈之間，通常會有諧振電容，有時需要測試諧振電容上的損耗，通過諧振電容，電壓通常會達到上千伏，目前市面上的功率分析儀直接輸入電壓一般在600V或者1000V左右，致遠電子PA8000功率分析儀直接輸入電壓1500V，若是諧振電壓再高，就需要用電壓傳感器，目前暫無延時較小的電壓傳感器，解決方法是專門對電壓傳感器做延時標定，將延時數值輸入到PA8000功率分析儀進行手動校正。
