RL78/L1A工作電壓低至2.0V

在醫療領域，測量各種生命體征時，提高微控制器內模擬功能和數字處理性能的效率非常重要。因此，瑞薩電子將原先作為外部組件提供的模擬和數字元件集成到一塊芯片上，從而減小了電路板的尺寸并降低最終產品的成本，集成高精度24MHz +/-1%片上振蕩器就是很好的例證。

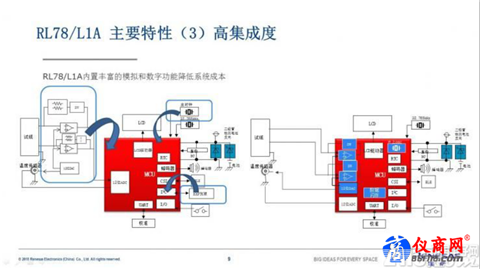

RL78/L1A內置豐富的模擬和數字功能

RL78/L1A系列采用了之前在微控制器AFE中不常用的模擬開關，將開關與內置的數模轉換器相結合，可以在目標更改時切換測量電路(包括軟件中的外部電路)。例如，在血糖監測儀等設備中，根據血液成分的差異調整測量精度已經成為一個問題，交替測量血紅蛋白和血糖水平等靈活方法可以解決這些問題。另一方面，瑞薩電子提供的參考軟件可使用內部AFE功能，從而更輕松地提高精度。除了提高設備精度以外，該軟件還能提供更高的穩定性，有助于提高用戶系統中模擬功能的精度。

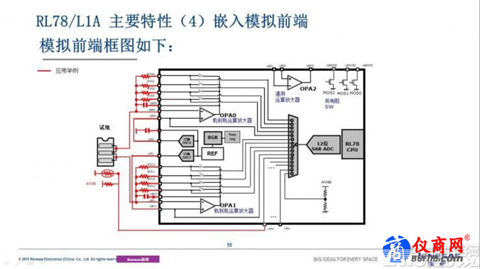

RL78/L1A模擬前端框圖

具體而言，就是設計人員在RL78/L1A的模擬前端中內置跨阻放大器做電流/電壓轉換，利用反饋回路外部電阻集成式模擬開關，客戶可以獲得覆蓋多個傳感器(比如試紙)的通用平臺降低生產成本。在這一過程中，反饋電阻可通過軟件切換，一個含有可能阻值的通用PCB可覆蓋多個系統。

前文提到的12位DAC則可用作傳感器偏置電壓，兩個雙通道DAC有專用輸出管腳支持使用兩個OPA一個DAC共享，這樣有助于客戶同步偏置電壓，利用兩個結果之差消除偏差。同時，RL78/L1A還內置了參考電壓源(Vref)。在實際應用中，片上帶隙參考(BGR)可生成具有四個電壓電平選項(2.5V,2.048V,1.8V,1.5V)的內部參考電壓源，不必再使用額外的外部組件。

為使系統開發人員可以立即評估RL78/L1A的功能，瑞薩電子還同步推出了推廣演示板(Renesas Promotional Board, RPB)。該RPB采用RL78/L1A LCD器件以及豐富的模擬功能，包括12位ADC和DAC、比較器和R2R OPAMP多路復用器功能，超低功耗模式并通過DTC和ELC等智能功能降低CPU負載，128 x 128彩色點陣PMOD顯示器用作GUI控制和演示顯示器，用戶還可在網站上找到相關軟件和文檔。
