圖2  步驟（1）～（2）示意圖

（3）短接UART跳線；

（4）根據產品型號選擇產品工作電壓；

（5）放置需要配置的模塊；

（6）配置開關（CFG）選擇0（使能配置），模式選擇（MODE）固定選擇0，BOOT固定選擇1；

（7）按下電源開關；

（8）按下復位鍵，復位產品，產品將進入UART配置模式；

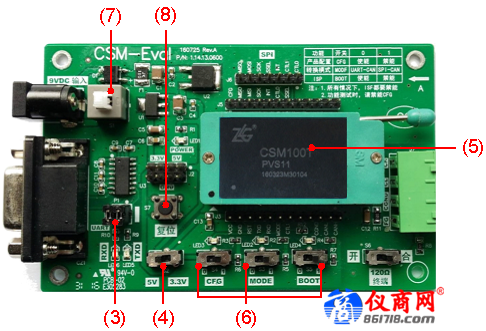

圖3  步驟（3）～（8）示意圖

（9）打開計算機上位機配置軟件CSM300CFG，產品選擇CSM100；

（10）選擇與評估板連接的計算機COM串口號；

（11）點擊“連接設備”按鈕；

（12）連接成功后，設置需要配置的參數；

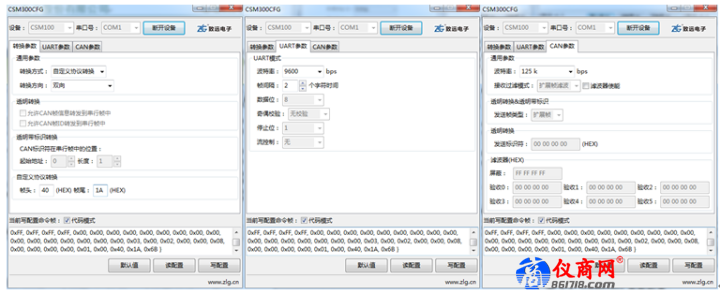

圖 4  步驟（9）～（12）示意圖

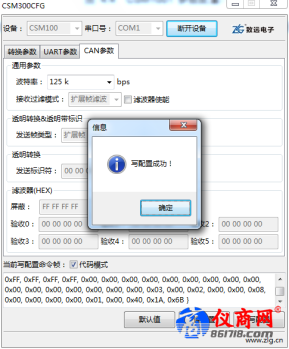

（13）參數設置完成，點擊“寫配置”按鈕，軟件提示“寫配置成功！”；

圖 5  配置成功

（14）斷開設備，配置開關（CFG）選擇1（正常工作模式）；

（15）按下復位鍵，復位產品，產品將進入正常工作模式。

圖6  步驟（14）～（15）

2. MCU配置方式

在實際產品中，可能需要不時更改CSM100的配置，此時，設計階段即考慮增加通過MCU配置的功能，會使后續配置更改更加便捷。

 實現MCU配置，硬件上需要符合圖7所示連接。

圖7  可實現MCU配置的典型連接

 使用MCU配置時模塊UART接口波特率固定為9600bps。

 CFG腳為輸入引腳，其輸入電平定義如表2所示。

表2  CFG腳電平定義
