欲了解詳細信息，請參閱軟件下載包中提供的“EVWSS v1演示手冊”和“EVWSS v2演示手冊”。該軟件包(EVWSS-BF_SRC-Rel2.0.0)可通過ADI公司網站上的軟件申請表頁面申請獲得。有關ADSP-BF706的詳細信息，請參閱ADSP-BF70x Blackfin+?處理器硬件參考和ADSP-BF7xx Blackfin+?處理器編程參考。

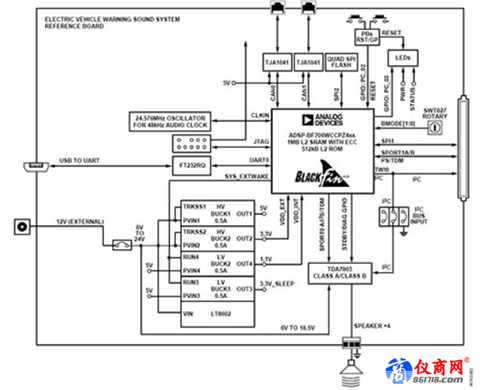

圖2.采用Blackfin+處理器的全功能板的詳細系統框圖

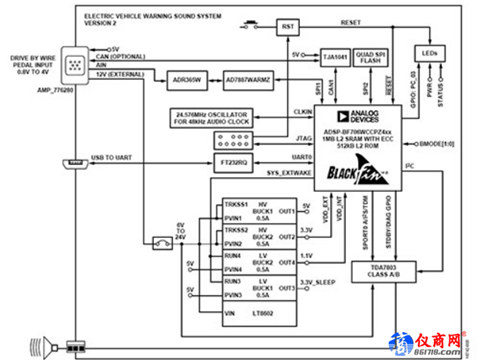

圖3.采用Blackfin+處理器、器件有所減少的小尺寸板的詳細系統框圖

針對ADSP-BF706 BLACKFIN+處理器的EVWSS軟件架構

EVWSS軟件架構基于ADSP-BF706硬件架構。處理器依賴硬件架構的原因在于存儲器映射SPI。利用存儲器映射SPI，ADSP-BF706可以直接讀取閃存。此特性降低了EVWSS庫的復雜性，使得用于生成警示音的內存訪問效率更高。

軟件組件

EVWSS軟件架構由圖4所示的組件構成。

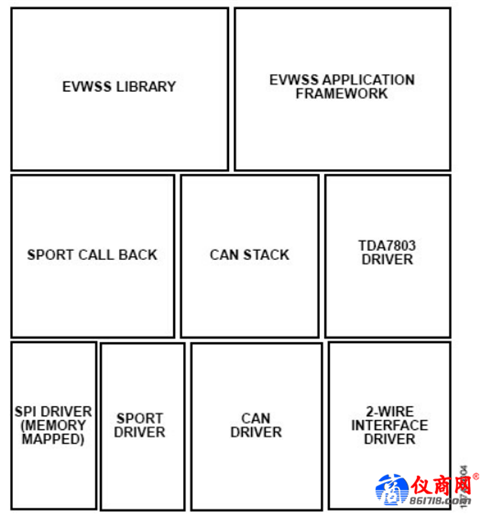

圖4.EVWSS軟件架構框圖

本部分詳細介紹軟件組件。SPORT回調特性映射到音頻數據采樣速率，并在SPORT收發器中斷服務例程(ISR)上下文中運行，讀取閃存文件(SPI存儲器映射)，利用EVWSS庫執行音頻處理，并通過SPORT收發器接口送出處理過的音頻。EVWSS庫存有合成警示音的不同函數。EVWSS庫還接收來自CAN協議棧的車速輸入(或由UART接口進行調試)。TDA7803驅動器控制外部功率放大器來生成警示音。EVWSS應用程序框架配置系統外設、CAN協議棧和TDA7803驅動程序。

EVWSS庫函數

下面介紹EVWSS庫函數。有關詳細信息，請參閱軟件下載包中的“車輛電子警示音系統版本信息”。

音調控制

音調調整是指基于控制輸入來調整音頻信號的頻譜。在EVWSS應用中，WAV文件的基本音調根據車速輸入而變化。

頻率調制和相位調制

發動機聲音取決于發動機沖程，包括進氣、壓縮、做功(膨脹)和排氣。這些沖程產生頻率調制信號音，而不是純信號音。改變采樣的音調調整參數以實現頻率調制。

此應用包括兩種調制(鋸齒形和三角形)。在鋸齒形調制中，頻率從最低斜坡上升到最高，然后跳回最低。在三角形調制中，頻率從最低斜坡上升到最高，然后斜坡下降到最低。

壓擺混音

對于混音，應相對于車速配置不同增益。

WAV文件播放

盡管所需的WAV文件保存在閃存中，但用戶可以播放或停止某些WAV文件，具體取決于動態條件。

基于SigmaDSP的解決方案

對于入門級應用，ADAU1450 SigmaDSP處理器可以替代ADSP-BF706處理器。為了進行評估，可以使用eval-ADAU1452評估板。

圖5顯示了SigmaDSP處理器內部的不同算法模塊。
