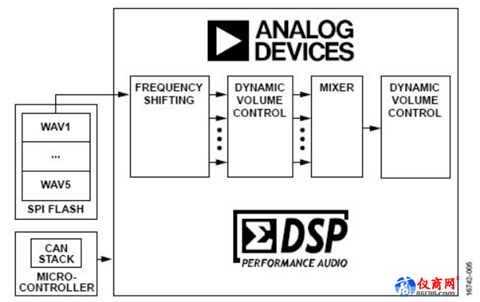

圖5.SigmaDSP處理器內部的算法模塊

ADAU1450使用SigmaStudio編程環境支持以下軟件要求：

?多信號音生成

?動態音量控制，最多64級

?混音

?限幅器

?音調調整，即隨著車速增加提高音調

?同時播放SPI閃存中的最多5個WAV文件

ADI公司在SigmaStudio中提供了一個發動機聲音模擬器模塊，以簡化發動機聲音調整并減少所需的外部同步WAV文件數量。發動機聲音模擬器可以在內部產生多達32個諧波。這些諧波的階數和幅度可以通過圖形用戶界面(GUI)進行編程。發動機聲音模擬器模塊在SigmaStudio中已發布，可通過ADI網站上的軟件申請表頁面申請獲得。

請注意，SigmaStudio不支持CAN軟件協議棧，需要外部微處理器。

SigmaStudio

SigmaStudio是一種圖形開發環境，最初針對SigmaDSP系列處理器而設計。該軟件內置了專門為汽車應用開發的算法庫。GUI簡化了調整過程，并提供控制功能和濾波器系數，無需編寫代碼便可動態改變?yōu)V波器系數。SigmaStudio可以從ADI公司網站SigmaStudio頁面下載。

結論

ADI公司為入門級應用、以及支持車內車外發動機聲音的高級發動機聲音模擬系統提供全面解決方案。本應用筆記旨在幫助用戶簡化決策過程，并縮短產品上市時間。ADI公司提供完整的系統解決方案，包括用于快速開發原型和產品的必要軟件組件。

I2C指最初由Philips Semiconductors(現為NXP Semiconductors)開發的一種通信協議。
