前言
隨著電動汽車的普及，與油車一樣，電動汽車也需要維修保養以保持平穩運行。下圖是電動汽車維修保養流程的一個示例。在對電動汽車進行維修或保養工作之前需要進行電氣測試。電動汽車系統內存在電池和逆變器這樣的高壓零部件，因此通過電氣測試確認安全是極為重要的。
本文介紹了HIOKI日置歸納總結的電動汽車維保流程，可用于安全高效地進行電動汽車高壓系統切斷和恢復工作。

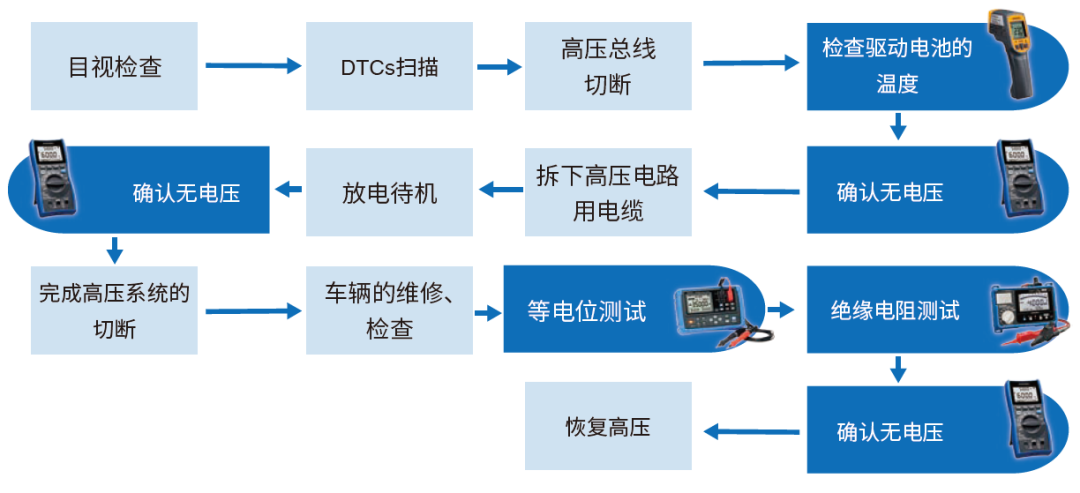

電動汽車保養中關閉和恢復高壓系統的示例
注意：根據日本相關規定，拆除高壓零部件屬于危險作業。必須由經過專業培訓的合格人員進行操作。詳情請參閱制造商的操作手冊。
驅動電池的溫度檢查

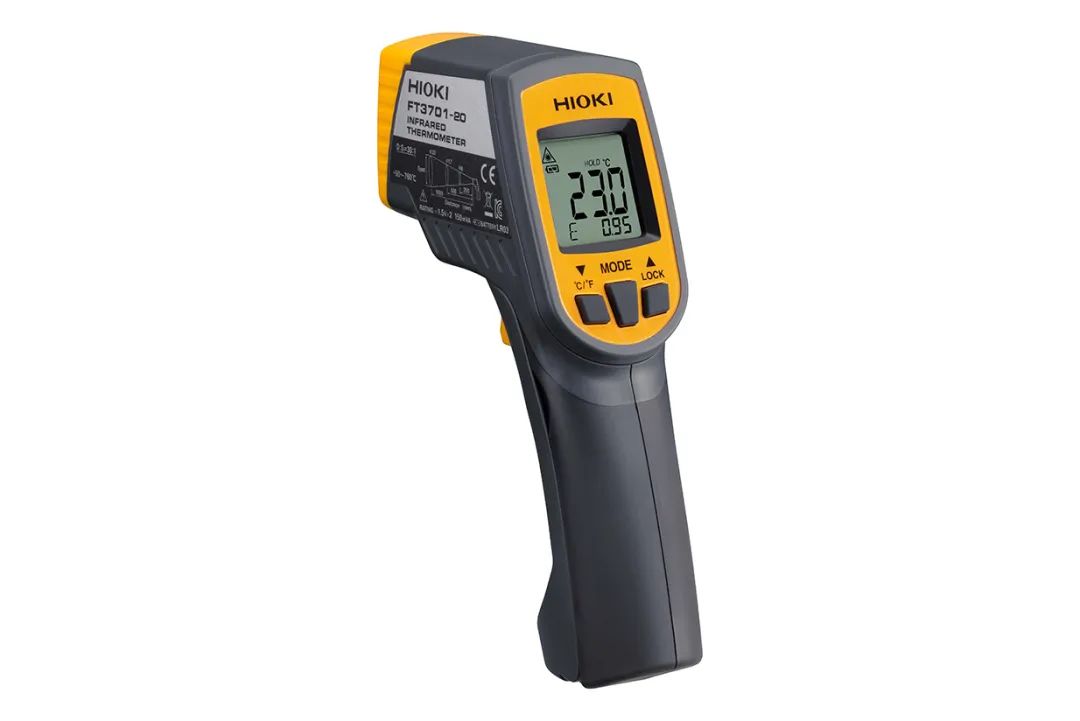

紅外測溫儀FT3701
FT3701 是一款帶有兩點激光標記的紅外測溫儀，可清晰顯示溫度測量位置?？蓽y(cè)量以兩點為直徑的圓圈內的平均溫度。
測量范圍：-60.0 °C～760.0 °C
測量波長：8 - 14μm
放射率補償函數 (ε)：0.10～1.00
測量視場直徑：距離3米為Φ100 毫米(距離D：視場直徑S= 30：1)
無電壓確認

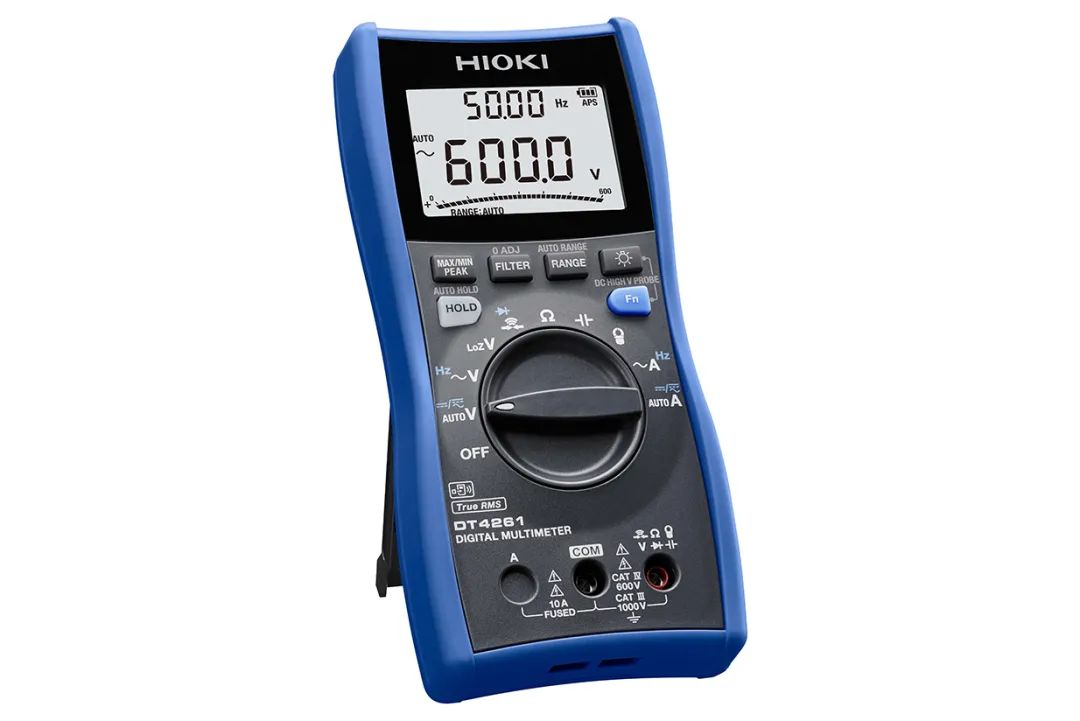

數字萬用表DT4261
DT4261是一款支持藍牙的數字萬用表，可進行電壓、電流測量和導通檢查等。
DT4261的安全功能對于電動汽車保養至關重要。DT4261的端子快門可避免插入錯誤的測試線?？煞乐惯^(guò)壓和觸電事故。
直流電壓量程：600.0 mV～1000 V
交流電壓量程：6.000 V～1000 V(有效值整流，波峰因數3或更小)
LoZ V：000.0 V(有效值整流，波峰因數3或更小)
其他測量功能：直流+交流電壓、直流電流、交流電流、交流電流鉗、頻率、電阻、導通檢查、電容、二極管測試
等電位測試

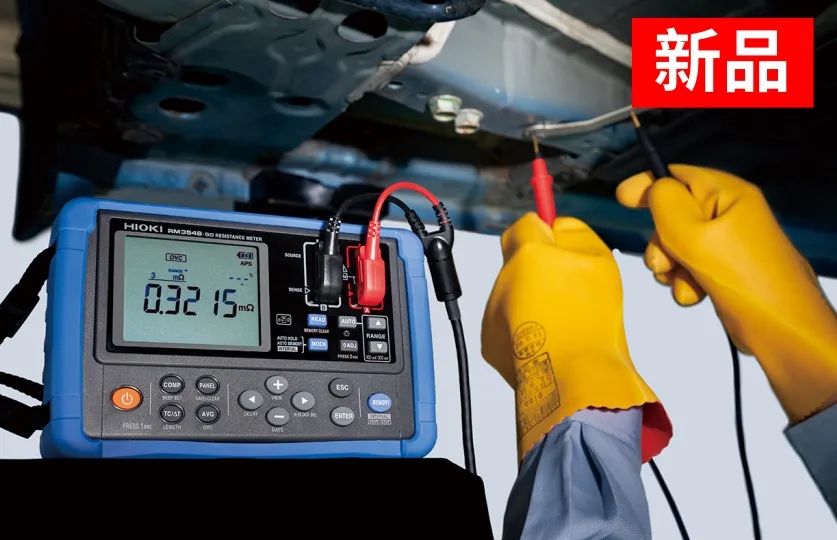

新品：電阻計RM3548-50
RM3548-50是一款便攜型的4端子直流電阻計，能夠在500 nA至1 A的測試電流范圍內精確測量數十μΩ。RM3548符合ECE-R100電動汽車和充電電池安全標準，在mΩ(分辨率為 0.1μΩ)至3 MΩ(分辨率為 100 Ω)的寬電阻測量范圍內提供穩定和準確的測量。
電阻測量量程：3 mΩ(分辨率為 0.1 μΩ)～3 MΩ(分辨率為 100 Ω)
測試電流：DC 500 nA ~ DC 1 A
開路端子電壓：最大DC 5.5 V
溫度測量：-10.0°C ~ 99.9°C
絕緣電阻測試
絕緣電阻表IR4059
支持藍牙的絕緣電阻表IR4059具備五檔量程(50 V～1000 V)，其安全功能使電動汽車保養更高效。高壓量程(500 V～1000 V)帶有鎖定功能，可防止因操作不當而錯誤施加高壓。帶操作開關和 LED 指示燈的開關式測試線 L9788-10可實時判定合格/不合格，大大提高了工作效率。
額定測量電壓：DC 50 V / 125 V /250 V / 500 V / 1000 V
過載保護：AC 600 V(10 秒)
響應時間：比較器判斷結果響應時間：約 0.3 秒 *在我司規定的條件下
其他測量功能：1分鐘值顯示、通電警告顯示、自動放電功能、電壓測量：自動 DC/AC判別、防摔、自動節電功能
工作效率和更便捷的數據管理
■ 無線適配器 Z3210
將無線適配器 Z3210 連接到支持的測量?jī)x器上，即可實現藍牙連接。通過這種連接，可以將測量數據與GENNECT Cross應用軟件相連接，從而實現數字化，使數據管理更加方便。例如，存儲的數據可用于預測電動汽車的電氣性能衰減，并在年檢時通過比較這些數據采取預防措施以保持性能。
■ 帶磁鐵吊帶 Z5020
Z5020可將測量?jī)x器固定在底盤上，可在測量的同時在視線高度查看讀數。
■ 便攜包 C0213
可收納所有儀器。其中還附帶《新能源車維保手冊》。
結語
電動汽車的電壓越來越高，各種維保工作對安全檢查的要求也越來越高。我司推薦的電動車維保測量?jī)x器可用于安全地執行關閉和恢復電動車高壓系統所需的電氣測試。
HIOKI日置致力于創造有助于安全高效地維護電動汽車性能的解決方案。為守護電動汽車未來的性能，現在就積極地行動起來吧！
