大功率開關電源產品廣泛應用于新能源、工業自動化控制、軍工科研、通訊電力等領域， 其性能指標都有嚴格的測試要求。艾德克斯IT6000C雙向可編程直流電源、IT6000B回饋式源載系統，在大功率開關電源產品的測試中，可以完成不同端口的測試，且具備回饋能力，使測試更加便捷環保。

大功率開關電源測試需求

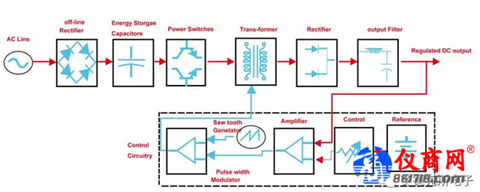

交流電通過整流濾波后，變成含有一定脈動成份的直流電壓，該電壓進人高頻變換器被轉換成所需電壓值的方波，最后再將這個方波電壓整流濾波變?yōu)樗枰闹绷麟妷骸?/span>
       控制電路為一脈沖寬度調制器，它主要由取樣器、比較器、振蕩器、脈寬調制及基準電壓等電路構成。這部分電路目前已集成化，制成了各種開關電源用集成電路?？刂齐娐酚脕碚{(diào)整高頻開關元件的開關時間比例，以達到穩定輸出電壓的目的。

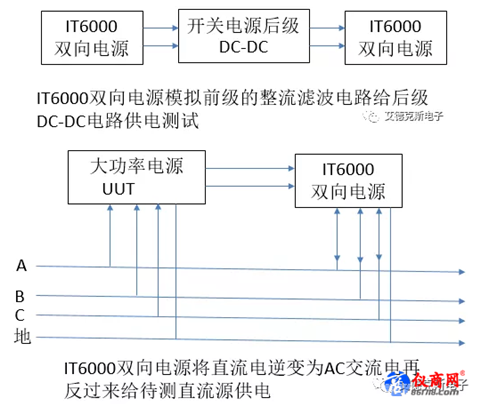

實際測試開關電源板時，除了需要電子負載給電源輸出端拉載測試，還需要直流源模擬前級的整流濾波電路輸出的直流電測試后續電路。

測試方法

常規測試方法：電源+負載 設備體積大，測試環境要求高，操作難度大，測試成本高。

新型測試方法：

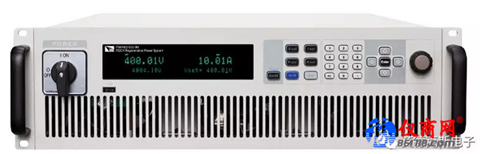

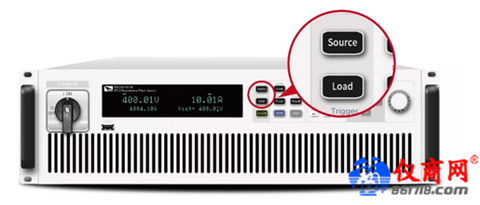

IT6000B回饋式源載系統，采用高功率密度設計（單個模塊18kw@3U），集合雙向設計，回饋式負載于一體，高達95%的回饋效率。一鍵切換雙向電源及回饋負載，在試驗室中，一臺設備能完成完整的回饋式雙向電源功能，也能實現完整的回饋式負載功能，操作更加靈活便捷也減少了測試設備占地。在當負載使用時回饋效率近95%，顯著節約測試耗電。IT6000C雙向可編程直流電源，可以發出功率也能吸收功率，實現雙象限無縫切換，可有效吸收反向電動勢，超高的效率大大降低實驗室環境溫度，有效降低散熱風扇帶來的風噪。

艾德克斯全新的IT6000系列電源具有IT6000B回饋式源載系統、IT6000C雙向可編程直流電源、IT6000D大功率可編程直流電源等3個系列，電壓高達2250V，功率最大可擴展到1152kW,采用全新的數字量并機，光纖通訊設計，可實現并機自校準，高速數據傳輸?shù)裙δ?，可廣泛應用于新能源、大功率充電樁模塊，充電機，動力電池，BMS測試的開發和運用等多個領域。
