互感器過熱的情況通常表現為，電流互感器一次側導電回路不良引起的局部發熱;整體介質損耗上升引起的溫度整體上升;電流互感器套管缺油引起的溫度分布異常?；ジ衅鬟^熱的情況通常表現為，電流互感器一次側導電回路不良引起的局部發熱;整體介質損耗上升引起的溫度整體上升;電流互感器套管缺油引 起的溫度分布異常。電壓互感器存在局部缺陷、受潮或老化，使介質損耗增加或局部放電;由鐵芯損耗引起，隨著電壓等級的升高，絕緣的介質損耗嚴重。紅外熱像儀可簡便、安全、實時、直觀地檢測和診斷設備故障，確保設備安全和長期運行。

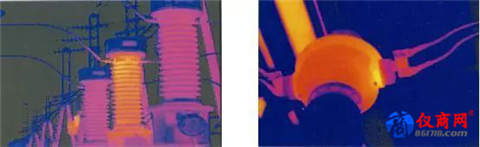

外部接線板發熱是電流互感器最常見的熱故障。這種情況下，由于銹蝕、壓接不緊密等原因?qū)е码娏骰ジ衅饕淮卫@組外部接線板的接觸電阻升高。熱像儀應用時表現出來的具體熱特征是：

1、電流互感器上部接線板與外部導線的連接部位溫度明顯升高。

2、變比連接板過熱也是電流互感器常見的一種典型故障。這種情況下，導致異常發熱的主要原因是由于接線板上的零部件發生銹蝕、松脫等現象從而導致電阻升高。表現出來的的具體熱特征是變比連接板局部過熱。

3、電流互感器內部一次繞組接線松動、一次繞組接線方式選擇有誤或者一次繞組變換連接板連接有誤也會引起設備異常發熱。但是這類情況較前兩種故障發生的概率小。表現出來的熱特征是電流互感器一次繞組外殼整體發熱。用肉眼觀察故障相互感器的油窗可以發現油面升高，金屬膨脹器頂蓋有時也會變形。

4、電壓互感器電磁單元發生的熱故障最常見的原因是由于電容式電感器單元內部中間變壓器設備故障所引起的異常發熱。這種故障表現處理的熱特征是電壓互感器地步溫度明顯升高。

5、電容式電壓互感器中間分壓器引出線如果發生零件銹蝕、松脫的現象，顯示出來的熱特征為以故障零件為中心的圓形過熱點。

電流互感器的外部接線板或變比接線板過熱現象一般來說是由于連接部件氧化銹蝕、松脫、安裝缺陷所導致的。這類情況下，建議在遇設備停電機會時對缺損部件進行除銹、緊固或更換后即可消除發熱現象。當發熱現象是互感器(電壓、電流)內部原因所引起的時候，如果是油浸式設備，建議對設備內部的絕緣油進行區域化驗，之后再做進一步處理;如果是澆注式電流互感器的異常發熱，建議對設備進行伏安特性測試或者局部放電試驗。

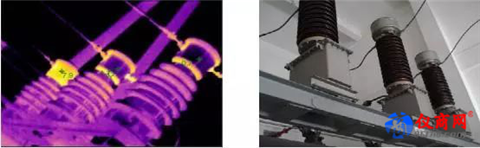

如何利用熱像儀對互感器進行檢測

室外互感器的測量受外部環境干擾的因素較多，因此我們建議：

1、熱像儀檢測時要注意躲避陽光直射，特別是避免正午進行拍攝，最好是在無風或風速很小的時候進行檢測;

2、在安全的距離條件下，熱像儀盡量靠近被測的互感器;

3、在進行電壓互感器的紅外檢測時，應注意檢測其瓷柱的溫度，由于它們的溫升較小，要將紅外熱像儀的靈敏度調節到較大的位置。

熱點溫度>80℃或δ≥95 %;

熱點溫度>55℃或δ≥80 %;

溫差不超過10K，未達到嚴重缺陷的要求;

以串并聯出線頭或大 螺桿接觸不良;

螺桿出線夾為最高溫度的熱像或以頂部鐵帽發熱為特征;

內連接電流互感器;

設備類別和部位 熱像特征 故障特征 一般缺陷 嚴重缺陷 危急缺陷;

介質損耗偏大、匝間短路或鐵芯 2-3,損耗增大。
