1、檢查收發器外圍電路是否存在容性較大的器件（不影響電路正常工作的情況下拆除），重新測試波形是否正常；

2、檢查線纜的參數，每米容抗是否在正常范圍內，正常線纜電容在40-70pF/m，容抗太大，建議更換線纜；

3、增加終端電阻放電，建議采用專業設備測試網絡阻抗容抗做正確匹配。

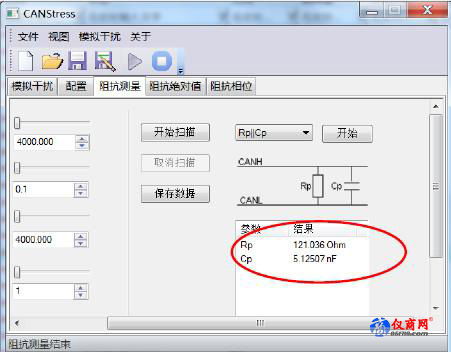

圖8 CANscope總線阻抗容抗測試

二、總線網絡數據能否正確傳輸層面

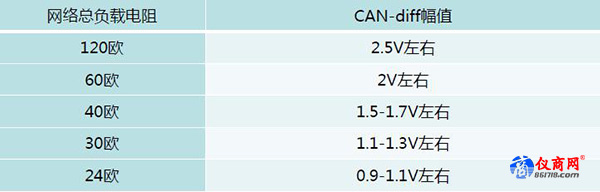

阻抗太大，電壓幅值壓降太大，傳輸距離大大降低。現象就是在手牽手的網絡拓撲中，當然差分幅值最好不要低于1.3V，防止在強干擾的環境下，導致收發器無法識別或誤識別總線信號。

容抗也是影響下降沿的重要因素，如果下降沿太緩慢會導致位寬拉長，導致收發器錯誤識別，導致0/1的翻轉，CAN總線是錯誤重發的機制，會一直重發，直到這一幀被正確接收。

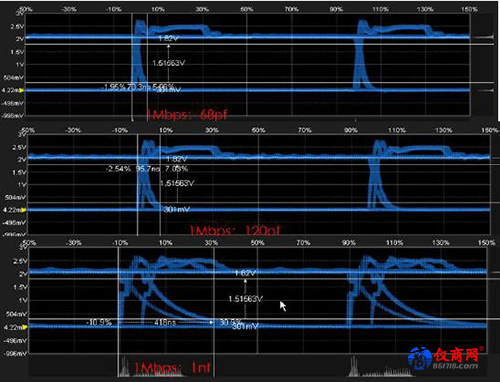

圖9 電容對下降沿的影響

同樣的我們回到阻抗和容抗的匹配是如何影響CAN FD的傳輸速率的呢，接下來我們用實測證明：

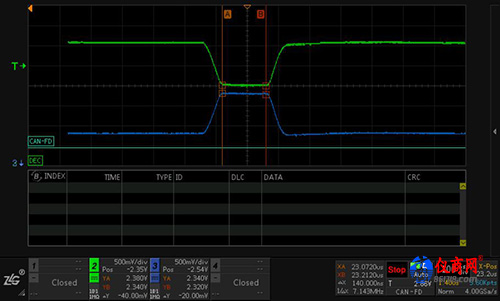

圖10 穩定時間140ns

前面我也提到5M數據速率時，位時間是200ns，實際傳輸過程中，一位時間包含了上升沿、下降沿以及數據穩定時間，如圖10所示，數據穩定時間按是140ns，那其中上升沿和下降沿占了60ns，理想情況下，上升沿和下降沿完全對稱，其中上升沿時間是30ns，按照邊沿極限值12%計算，實際算出來的位時間=30/（12/100）=250ns，那么相對應的傳輸波特率就=1/250ns=4M波特率，所以實際5M波特率也就是在測試使用，如果按照7%的邊沿時間為安全值來計算，實際的位時間=30/（7/100）約等于42ns，相對應的傳輸波特率=1/42ns約等于2.3M，所以想要實際在工況下穩定可靠傳輸，數據端波特率在2M左右比較合理。
