在線燒錄，集燒錄與測試一體，得到了越來越多的人重視。為了加快燒錄的效率，往往會制作燒錄工裝或夾具，而工裝、夾具與編程器之間需要比較長的接線，接線越長，信號衰減越快，燒錄不良率也隨之增加，本文將介紹如何改善接線過長導致編程失敗或不穩定等一系列問題。

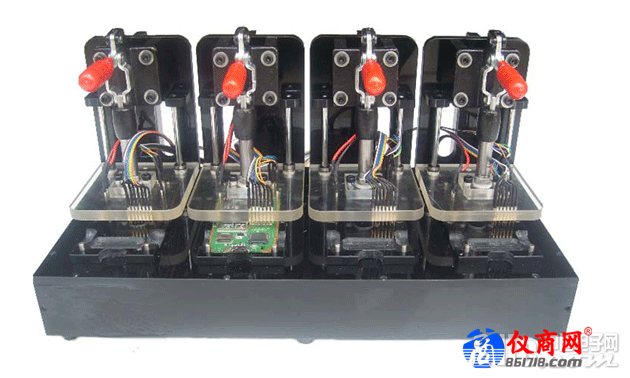

圖 1在線燒錄夾具

編程器作為一款與芯片密切通訊的工具，對電磁干擾較為敏感。燒錄環境一般為工廠車間，大功率的設備，使得電磁干擾較為嚴重，為了降低電磁干擾，我們可以在燒錄線上增加屏蔽網，或者選擇屏蔽功能的線，如屏蔽電纜，網線等，另外操作時最好穿戴靜電手套，以防止靜電干擾。

二、選擇導電能力強的線

信號傳輸?shù)耐暾耘c線的材質、長度、粗細有關，可以選擇更粗的，導電能力更強的線，好的材質可以減少內阻，降低信號損耗，如純銅線、鍍金線、鍍銀線等。

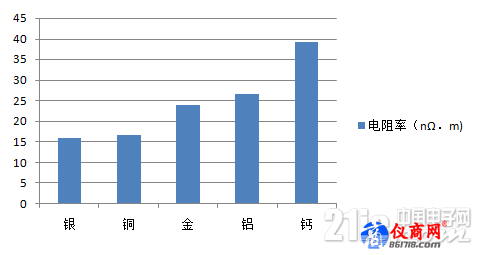

圖 2金屬電阻率

三、降低通訊頻率

通訊頻率是信息傳輸?shù)闹匾獏?shù)，頻率越高傳輸速度越快，但信號的衰減會隨著頻率的增加而增加，并且隨著傳輸距離的增加而迅速衰弱，因此接線較長時，可以適當?shù)慕档屯ㄓ嶎l率，以增加通訊的穩定性。

四、在關鍵信號線上接上拉或下拉電阻

有些芯片的編程接口，本身驅動能力較弱，需要在接口上增加適當?shù)纳侠蛳吕娮?，以增強?qū)動能力，如IIC、SWIM接口需要在數據線上接強上拉電阻，汽車鑰匙芯片PCF79xx、NCF29xx等需要在時鐘線上接下拉電阻等等。

五、選擇驅動能力強的編程器

編程器管腳的驅動能力，將直接影響接線的長度，市面上的一些支持在線的編程器，直接引出內部控制芯片的IO口或FPGA的管腳作為編程信號的輸入與輸出，其驅動能力較弱，當用戶的接線比較長(一般大于30cm)時，就會出現信號失真，導致編程不穩定。編程器選擇時需要選擇專業的在線編程器，如致遠電子P800isp編程器，通過多路的信號增強處理，增加編程器的驅動能力，解決了接線過長的一系列問題。

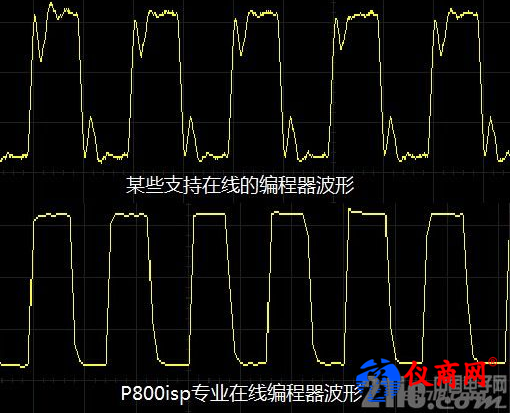

圖 3 P800isp與某些編程器波形比較
