SDS3000X系列智能示波器支持串行總線觸發功能，按下前面板上側菜單欄區域的“觸發–觸發設置”喚出觸發設置對話框，設定好信號對應的探頭（本例設置為CH1:SDA；CH2: SCLK；CH3：CS），就可以直接對SPI信號進行觸發。

圖3 SPI信號觸發功能

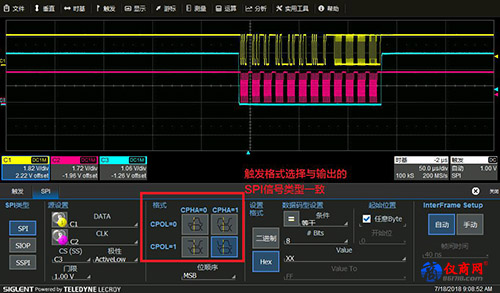

在模擬測試前，我們已知STB-3演示板所輸出的SPI信號輸出方式為SPI3（在實際測試中，SPI從設備的工作模式也會在數據手冊里標明，或者在時序圖中給出）。因此我們?cè)谟|發的時候就要進行相應的配置。SDS3000X智能示波器支持在觸發和解碼時對SPI輸出方式進行選擇。

圖4 SPI觸發信號設置

PS：SDS3000X系列智能示波器支持串行總線觸發解碼功能，支持的協議有IIC、IIS、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL 1553、USB 2.0。

SPI解碼

在成功捕獲到待測試的SPI總線信號后，接下來我們關注的問題是對SPI總線信號進行解碼。

如圖5所示，選擇“分析-串行解碼”選項,進行相應設置，即可獲得解碼的結果，并可以列表顯示出來，便于查看。(解碼的結果可以二進制、16進制以及ASCALL碼的形式顯示)

圖5 SPI解碼設置

圖6 SPI解碼結果（十六進制）

解碼的結果與輸入信號一致。

以上只是簡單的使用SDS3000X系列智能示波器對SPI信號進行觸發和解碼。在實際應用中，SDS3000X系列智能示波器的串行總線觸發解碼功能可以快速的使我們獲得“總線上正在發生什么”；并可根據示波器界面所呈現的解碼結果分析總線所傳輸?shù)牡男畔⑹欠窈臀覀冾A(yù)想的一致，從而精準快速地發現故障點并進行調試。
