可逐站點對對PTN設備、基站系統的時鐘、時間同步接口的輸出信號進行測試，測試設備本身的晶振的頻率準確度和長期性能，以及IEEE1588時間傳輸性能，并做好測試記錄。具體測試方法可參見5.2節相關說明。

2） 業務壓力測試

在PTN業務上進行大業務配置，如通過網管系統突然增加2個站點的數據流量，將時頻儀表接在PTN設備的時間、時鐘接口上觀察時間、時鐘信號測量值的變化，檢測業務變化對同步系統的影響。具體測試方法可參見2.2節相關說明。

3） 光路非對稱補償?shù)尿炞C

按照2.2節相關說明，對整個網絡的光路非對稱補償進行驗證，并根據測試情況進行適當?shù)恼{整。

4） PTN系統保護切換的同步測試

APS（Automatic Protection Switching）自動保護倒換是PTN組網的一大優勢，因此需要驗證PTN系統保護切換對時間信息、時鐘信號的影響。同時需要驗證保護路徑非對稱補償?shù)脑u估，測試連接可參考圖5所示。

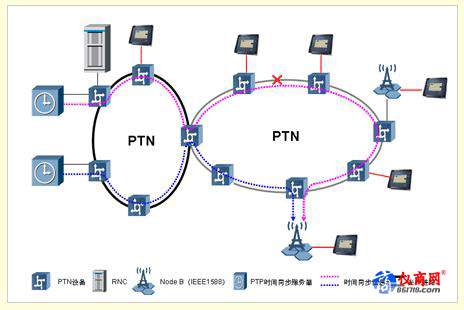

圖5 PTN系統保護切換的同步測試

5） 其他說明

在PTN業務驗收階段，還可通過網管系統與儀表配合完成如下驗證工作：

同步參考源設置測試，主要檢查同步參考源設置是否正確，可在兩個PTN設備之間的制造故障，比如中斷光路，通過PTN網管系統查看其他PTN設備的時鐘跟蹤狀態，在時鐘切換過程中業務是否受到影響。

同步源的切換測試，主要觀察在切換時候對業務的影響。

時鐘保持特性，測試當設備的時鐘工作在保持狀態時候，其頻率準確度和穩定性及對業務的影響。

2.5 PTN業務割接階段同步性能測試

在PTN業務割接階段同步性能測試主要需要對關鍵點的監測，如最遠端的基站的時間偏差和時鐘頻率信號偏差的監測，用戶可根據實際情況進行測試點的布置，通過XG7010遠程操控測試功能，對多個測試點的同步性能進行監測，具體可參見圖2、圖4。

此外在業務割接階段，需要進行業務壓力測試、同步源的切換對業務影響等方面測試，具體參考2.4相關內容。

2.6 PTN網絡維護管理階段同步性能測試

在PTN網絡維護排障階段，完成PTN網絡系統的日常維護、故障定位排障等方面工作，針對同步系統的特點，在這個環節，XG7010主要對同步系統中時間、時鐘方面問題的診斷排查，對同步系統的穩定性進行定期檢查或長期監測。

在PTN網絡擴容或網絡變更時，需要對同步系統的時間、時鐘情況進行測試，特別是由于網絡變化導致光路的不對稱對時間信息傳輸?shù)挠绊?，提前做好?guī)劃、測試工作，確保網絡變化的順利實施。

PTN網絡維護管理階段的測試方法可見2.2節相關內容，在此階段可根據不同情況選擇相應的測試方法，靈活處理。

此外，XG7010提供BITS仿真功能，可輸出高精度的時間和時鐘信號，當時間服務器出現故障時，可將XG7010作為臨時的時間源，進行應急通信，而且XG7010提供的時鐘輸出信號可作為其他設備需要高精度外時鐘輸入的參考源，為維護提供便利。

3、小結

時間、時鐘測量是最重要的，工程開局時要測量路徑的不對稱問題及時間/時鐘是否統一，割接時要測量時間、時鐘同步精度，運行階段需要測量網絡變化時的各種時間、時鐘同步指標。
