在這個手機追求極薄極輕的時代，如何在小體積內塞進一塊功率很大的電池來保證續航已成為行業內需克服的重點。因此，對于手機電池的模擬測試也越來越被行業重視。相比較于去使用一個真實的電池進行測試，通過模擬電池特性去測試電池有著非常多的好處。首先，仿真電池能夠非常有效地減少測試時間，提供重復性的測試結果并且創造一個安全的測試環境。另外，通過測試電池溫度和老化測試，也可以減少準備時間，避免操作者的失誤以及結果的偏差等因素。

IT6400系列 雙極性電源

針對行業測試的需求，IT6400系列電源因其獨特的電流雙極性設計，以及0-1Ω可變的輸出阻抗，不僅適用于對各類便攜式電池進行充、放電測試，還可以模擬電池的充放電特性，協助進行其他各項測試。一臺儀器實現多種用途，極大地精簡了測試設備，并優化了測試流程。以下重點介紹下我司IT6400的Simulator功能在實際使用環境中的應用。

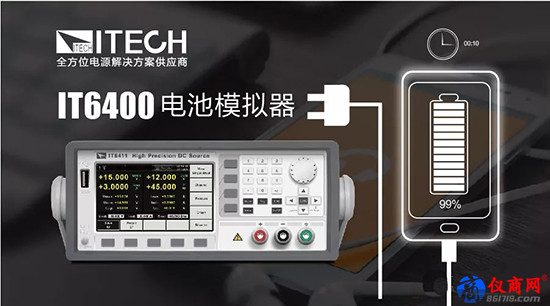

IT6400雙極性電源系列

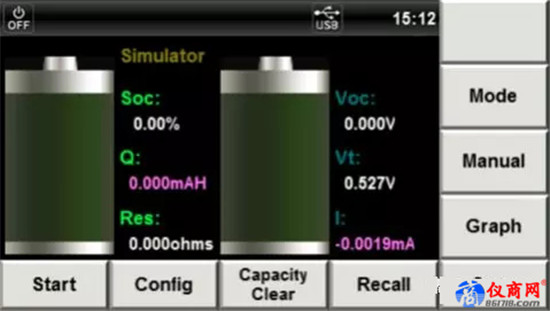

Simulator功能界面圖

Soc表示電池容量百分比，Voc表示電池開路電壓，Q表示電池容量，Vt表示電池端電壓，Res表示電池內阻，I表示電池充/放電電流。

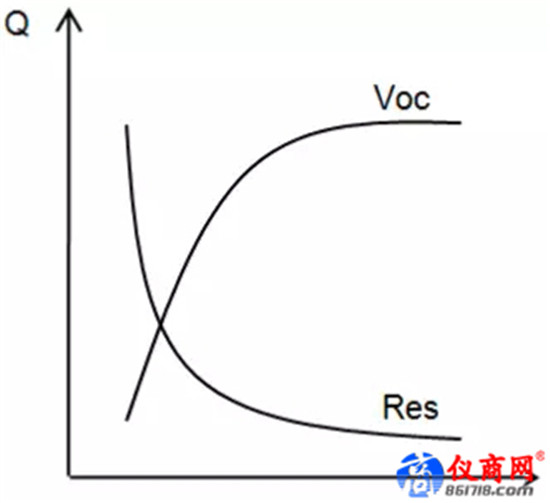

電池充放電過程中，電池容量越大，對應電池開路電壓越高，電池內阻越低；反之，當容量下降，電池開路電壓隨之下降，內阻隨之上升。電池容量、開路電壓與電池內阻之間的關系可有下圖表示：

測試實例

IT6431（±15V, ±10A,150W）的simulator功能，主要適用于模擬電池的電壓和容量，用IT6431來代替實體的電池，提供一個電壓信號，同時也需要可以驅動手機開機。這樣手機檢測到了電壓用適配器才能給手機充電。

艾德克斯IT6400系列直流電源，其優越的電池特性模擬功能尤其適用于便攜式電池供電產品的測試，高達1nA的解析度，小于20us的超快動態響應時間，和速度切換模式，可讓電壓或電流的上升波形高速且無過沖。同時，用戶還可通過波形顯示功能實現示波器的體驗，讓使用更加簡易便捷。該產品已被廣泛應用于便攜式電池供電產品、移動電源、LED產品測試等各個領域。
