復雜的多端口測試和非插入器件測量對測試精度而言是一個挑戰。電子校準件連接方便、簡單，在矢量網絡分析儀多端口器件測量中具有獨特優勢，其兩個基本功能為：

全自動電子校準

電子與機械的混合校準

前者單獨使用電子校準件完成校準，后者與機械校準件配合使用。

本文重點介紹全電子與機械的混合校準。此方法相比前者略復雜，可兼容前者，且使用更加靈活。

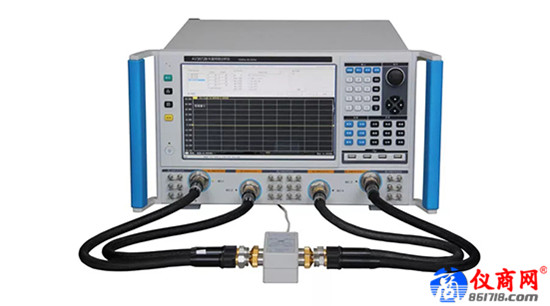

圖1  3672D矢量網絡分析儀

電子校準件是矢量網絡分析儀新型校準件；機械校準是傳統校準件。兩者主要功能均為輔助網絡儀完成校準。

電子校準件連接簡單，可以降低機械校準件多次連接引入的重復性誤差，且可與機械校準件混合使用，解決非插入等特殊測試問題。

中電科儀器儀表有限公司研制的2040X系列電子校準件包括多種類型。本文將以2.4mm雙端口20404為例，詳細介紹電子校準件在3672D矢量網絡分析儀的典型應用——電子與機械的混合校準。

測試過程

整個測試過程，包括三部分：

一、校準前檢測：

電子校準件第一次連接矢量網絡分析儀，通常在安裝網絡儀應用程序時電子校準件驅動會同時安裝；如果未安裝，網絡儀會有新硬件提示，按照提示安裝即可。

二、校準過程：

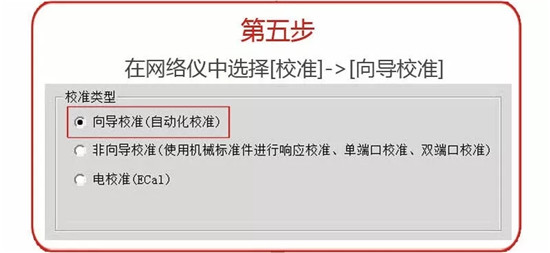

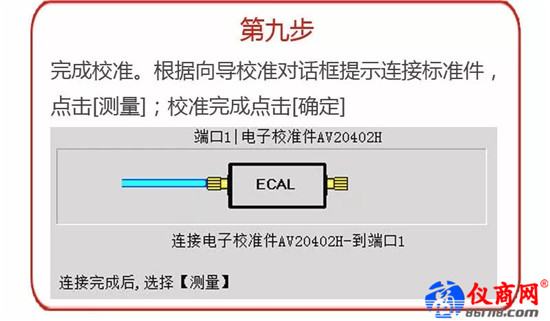

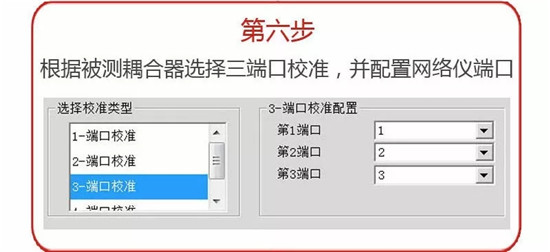

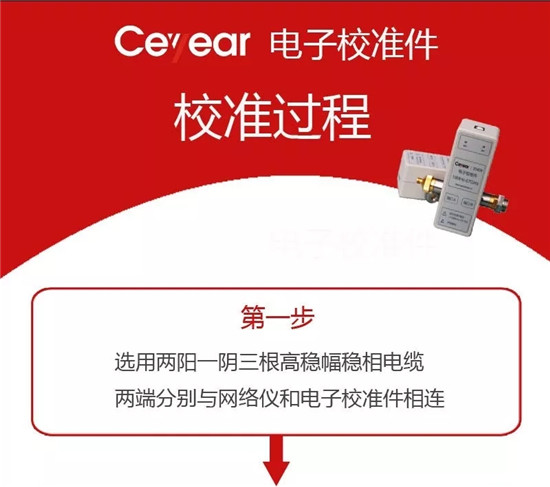

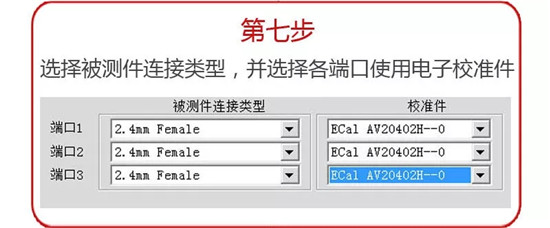

2.4mm三端口耦合器（雙陰一陽），20404雙端口2.4mm電子校準件（端口陰一陽），3672D矢量網絡分析儀。電子校準件與被測件不匹配，選擇混合校準。詳細過程為：

三、測試被測件

在測試電纜端連接被測耦合器，根據測試需求設定測量參數，測試指標即為被測件真實特性。

測量關鍵點

電校準方式選取：

如果被測件與電子校準件、網絡儀匹配，可以直接采用全自動電子校準；否則需使用電子與機械的混合校準模式。如雙端口雙陽3.5mm同軸轉接器或濾波器，可使用完全匹配的20403雙陽電子校準件進行全自動電子校準；如果使用20403陰陽電子校準件，也需要選用電子與機械的混合校準功能，每個端口連接20403陽頭，直通選用機械轉接器做非插入直通。

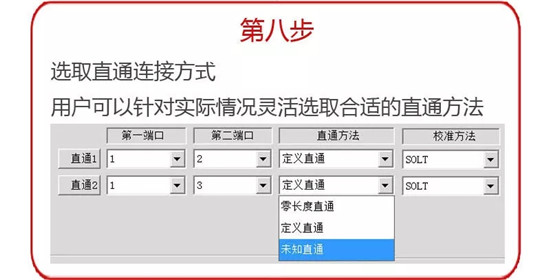

直通方式選?。?

直通方式包括：零長度直通、定義直通、未知直通、定義直通（ECal）、未知直通（ECal）。前三種針對機械校準件，后兩者是電子校準件。定義直通，選用已知特性機械轉接器，或選用電子校準件內部直通狀態。未知直通，選用未知特性轉接器，或選用電子校準件內部直通狀態作為未知特性狀態使用。用戶可以根據實際情況選取合適的直通方式, 未知直通使用更加靈活，是非插入校準缺省直通方式。

總結

電子與機械混合校準模式，可平衡校準速度，連接復雜度與校準精度等多種因素。用戶可針對具體情況，進行合適的連接設置。
