穩壓器加熱元件套管與底封頭連接焊縫(4a)法蘭與加熱元件套管的連接焊縫(4b)加熱元件與法蘭的連接焊縫(4c)
檢測反應堆壓力容器下封頭50根堆芯測量?jī)x表貫穿件上的各2條焊縫(即貫穿管與反應堆壓力容器底封頭的焊縫和儀表導向管與貫穿管的連接焊縫)，在役檢查中該區域空間狹小，有保溫阻擋，且屬于永久紅區，環境輻照劑量高，用常規的直接目視檢查方法無法進行上述部位焊縫的泄漏檢查。
檢測管座法蘭和管座的連接焊縫(即61根CRDM和4根熱電偶)、管座與頂蓋的焊縫(61根CRDM、4根熱電偶和1根排氣管)，在役檢查中反應堆壓力容器上封頭環境劑量率高，且在換料水池中沾污風險大，部分區域存在保溫阻擋。
檢測穩壓器加熱元件套管與底封頭連接焊縫(4a)、法蘭與加熱元件套管的連接焊縫(4b)以及加熱元件與法蘭的連接焊縫(4c)，該區域空間狹小，環境劑量率高，且需要登腳手架。
此外，核電廠水壓試驗壓力平臺持續的時間長，因此運用了聲發射檢測。
為了進一步分析判斷泄漏源的位置，以便判定是由堆芯測量導管與隔離閥（或密封閥）的連接焊縫產生的泄漏信號，還是堆芯測量?jī)x表貫穿件焊縫產生的泄漏信號，須在堆芯儀表小室布置探頭，檢測50根堆芯測量導管與隔離閥（或密封閥）的連接焊縫；在穩壓器上封頭靠近人孔處布置檢測探頭，以便判定是由穩壓器上部區域產生的泄漏噪聲信號，還是由穩壓器下封頭區域加熱器貫穿件焊縫產生的泄漏信號。
檢測儀器
一臺多通道聲發射儀；
一臺微型計算機，用于數據采集、分析和顯示；
若干聲發射探頭；
若干有帶通濾波器的前置放大器，放大器的增益有20、40、60dB三檔開關供選擇；
若干高頻信號電纜以及探頭固定磁性?shī)A；
耦合劑為高真空脂，其氟、氯、硫的含量符合RCC-M F6000《壓水堆核電站核島機械設備設計與建造法則防污染要求》中的要求，而且能耐檢測期間的環境溫度。
現場標定
泄漏源產生的聲發射信號屬于連續型信號，表示連續型聲發射信號的大小常用平均信號電平(ASL)和有效電壓(RMS)來表示。ASL是用dB表示的信號幅度平均值，RMS是用電壓V表示的信號幅度的平均值。
檢測所使用的多通道聲發射儀，采用平均信號電平ASL表示信號的大小。
按照檢測區域焊縫的數量和分布情況，確定需要的探頭數量和安裝位置，對探頭進行編號，并與相應的通道號對應。
采用寬頻帶噪聲信號發生器驅動校核探頭，產生與泄漏信號相類似的模擬噪聲信號，使安裝在這一區域的所有探頭都能接收到這一噪聲信號，從而校核所有探頭的耦合情況。
保證主回路系統充滿水、沒有加壓、主泵停止運轉、沒有任何系統投入運行，以及所有的噪聲干擾被清除之后，通道的ASL電平就是本底噪聲電平，并記錄該電平。
根據測量的本底噪聲的ASL，調整通道的報警閾值至高于本底噪聲電平3dB。
核電站一回路水壓試驗期間，聲發射信號監測主要針對上行172 bar保壓平臺、228 bar（在役檢查為206 bar）保壓平臺、下行172 bar保壓平臺。
實例一

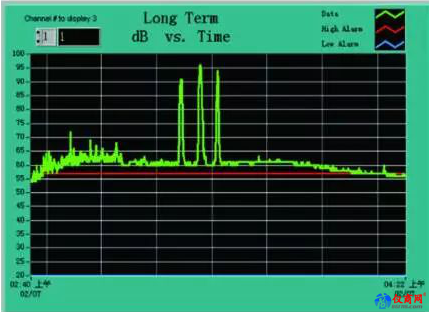

某核電廠在役水壓試驗期間，在206 bar的保壓平臺，經過信號監測，反應堆壓力容器(RPV)頂蓋的相關通道信號持續超過報警閘門(下圖中紅線)，圖中橫坐標為時間軸，縱坐標為信號幅值(dB)。
