造紙堿回收工藝流程
蒸煮工段：
蒸煮過程主要是脫木素的過程。纖維原料經過蒸煮后，木質素溶解在蒸煮液中，蒸煮終了排出的蒸煮液，統稱廢液。
洗篩工段：
洗滌過程通過擠壓、過濾等作用將廢液從紙漿當中分離出來。篩選過程是將紙漿中的雜質分離去除的過程。
黑液蒸發工段：
從提取工段送來的黑液含水分達80%以上，這樣的稀黑液是不能燃燒的，必須將其蒸發濃縮。將提取的稀黑液通過蒸發系統去掉大部分水份，提取具有較高濃度和溫度的黑液，以適應燃燒的需要。
燃燒工段：
將黑液中的有機物燃燒，回收熱量。從黑液的無機物中回收堿黑液中的有機鈉鹽。
先將蒸發工段送來的黑液濃縮、加熱到一定的程度后，通過黑液噴槍噴入堿回收鍋爐（俗稱黑液鍋爐）爐膛內，黑液中有機物燃燒產生的熱煙氣與水冷壁、水冷屏或過熱器、鍋爐管束和省煤器等受熱面進行間接熱交換，產生蒸汽，用于工藝或發電后供熱。
黑液中的有機鈉鹽在爐內高溫化學反應下轉變?yōu)槿廴谖锾妓徕c，同時把補充的芒硝（硫酸鹽法）還原成硫化鈉，熔融物從堿爐底部的溜槽排出，溶解于稀白液中，主要成分是碳酸鈉和硫化鈉，因含有少量鐵離子等，故呈綠色，稱為綠液。
2NaOH+CO2=Na2CO3+H2O
2NaOH+SO3=Na2SO4+H2O
Na2S+CO2+H2O=Na2CO3+H2S
Na2S+SO3+H2O=Na2SO4+H2S
2RCOONa+SO3+H2O=Na2SO4+2RCOOH
芒硝還原：
Na2SO4 + 2C + 熱 = Na2S + 2CO2
苛化工段：
將綠液與石灰進行反應，綠液中的碳酸鈉 Na2CO3 被苛化轉變?yōu)镹aOH?？粱蟪吻宓囊后w稱為白液，即成為重新用于制漿蒸煮的堿液。
CaO+H2O+Na2CO3=2NaOH+CaCO3↓
石灰苛化后生成的白泥，白泥在高溫下燃燒轉化成石灰。回收石灰循環用于苛化過程。
惰性物質+CaCO3=CaO+惰性物質+CO2↑
紅外成像儀在堿爐上的應用
通過提供先進的堿回收鍋爐墊床的圖像，使用戶和鍋爐操作者可以優化堿回收鍋爐的運行，而不擔心會失去對墊床的控制。

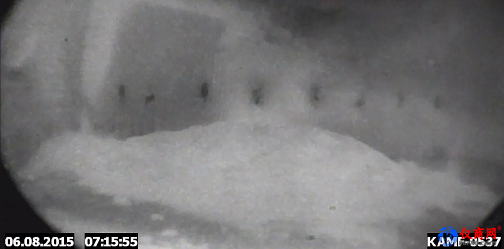

觀察墊層高度和形態：

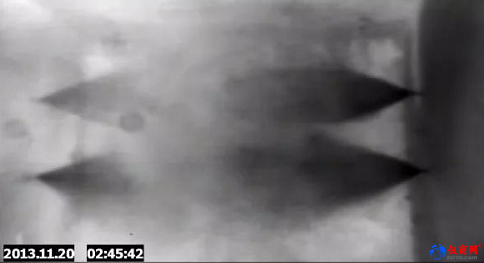

觀察黑液噴槍霧化效果及噴射角度：

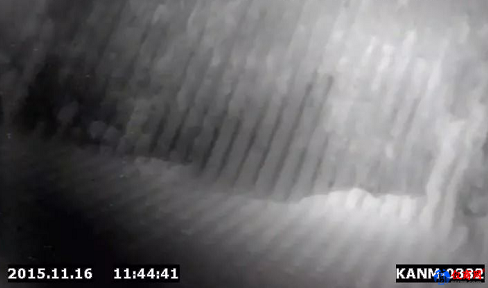

觀察水冷壁、過熱器、折焰角積灰結焦情況：

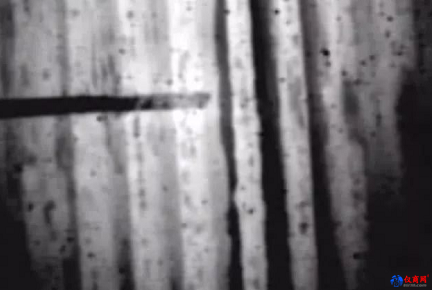

觀察吹灰器工作情況：
鍋爐底部的管理和操作基本上決定了鍋爐效益，并可以從這一改進獲得以下好處：
如果安裝了PyrOptix IR 高溫紅外成像儀，操作者發現保持適當?shù)膲|床尺寸非常容易。隨著墊床控制的改善，還原效率將得以提高，從而在回收循環中節約能源，減少對補充化學品的需求。
先進的觀察圖像有助于保持適當?shù)腻仩t操作，并可以通過以下兩個常規機理獲得額外的生產能力：
