2021年全球電化學儲能項目功率累計裝機規模已達21.1 GW，2021一年裝機超過7GW，較2020規模同比增長55.4%?？偭恐校囯x子電池儲能技術裝機規模19.85 GW，規模占比93.9%。就電化學儲能來說，鋰電池生產工藝的升級讓儲能產能得到進一步釋放。

當下，新能源行業與儲能電站緊緊綁定在一起，保障新能源的周期性發電可以被有效保存下來，實現削峰填谷（peak cut）。

2021年11月GB/T 40090-2021《儲能電站運行維護規程》開始實施。此次公開的規程中，對于核心運維重點做出清點與注解。福祿克測試儀器作為知名儀器儀表品牌，根據此次國標，也同樣制定了對應的儲能電站安全運維方案。

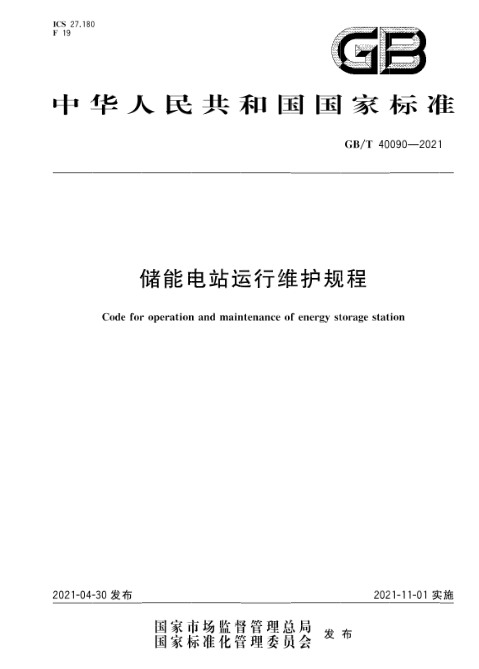

2021年4月30日發布的GB/T 40090-2021儲能電站運行維護規程

巡檢與監視的配合

本次標準中提到儲能電站的運維監視，以及巡視檢查。運維監視分為：就地監視、遠程監視。巡視檢查分為：日常巡檢、專項巡檢。

可見對管理者來說，儲能電站運維“在線”“離線”都很重要。部分管理者在接手到電站之后，不知道著手， 往往會過度依賴電池管理系統BMS。單從BMS入手，定格的圖畫以及閃爍的數字無法還原電站內的真實狀態。

因此，現場的檢查不僅可以審核BMS遠程監視的準確性，還可以發現監控所無法覆蓋到的一些隱患。標準4.5中提到，儲能電站投運前應制定交接班制度、巡視檢查制度、設備定期試驗輪換制度。

如下摘錄了GB/T 40090-2021標準中對于巡檢項目的羅列：

?電池及電池管理系統

?儲能變流器

?儲能監控系統

?電池室或電池艙

?消防系統

?空調系統

?液流電池系統

?極端天氣（專項巡檢）

?異常及故障后（專項巡檢）

?新設備投運或大修（專項巡檢）

?其他類型（專項巡檢）

溫度巡檢——熱成像測溫

溫度檢測，是巡檢常用的檢測手段。任何異常狀態出現，往往都伴隨著溫度突變，捕捉到溫度的異常點也就確定的隱患位置。當下，常用的測溫手段：紅外熱像儀。

這種儀器的優勢是實現“非接觸式”的測溫，也就是隔空讀取被測設備的溫度，高效的同時，便捷性、安全性都可以兼顧。被鎖定為故障點的異常溫度，往往都較同類設備或環境溫度高出許多，如此明顯的溫差很容易被儀器捕捉到。

福祿克紅外熱像儀

紅外熱像儀不僅僅給出溫度數值，而是給出來了“溫度分布”，讓現場的工程師對于眼前設備的運行情況更加具體。在熱像儀的屏幕呈現的，是有著“奇特”色彩的圖片，工程師能看清圖片上看到設備的輪廓，以及色彩的深淺，而這就代表著溫度的高低。

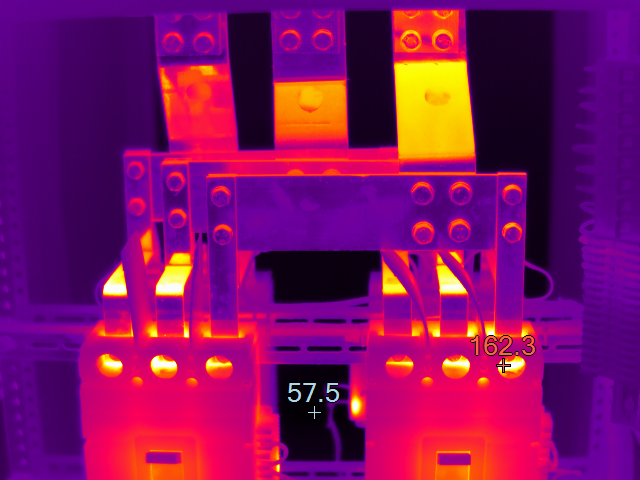

紅外熱像儀鏡頭下的三項母線

因此在一張紅外熱像圖中，每一個像素點都有自己對應的溫度值，測溫方式切換至紅外，好比是“點”與“面”的區別。

當了解溫度分布之后，很多隱患其實可以提前發現，這相比單單知道數據且進行對比要更加高效且直觀。我們分析下以下案例：

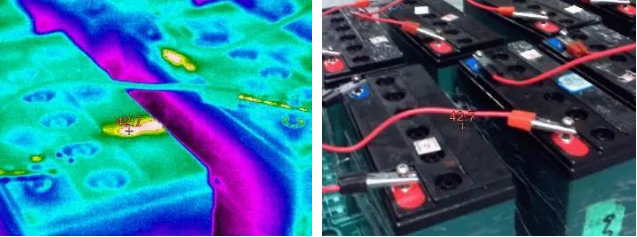

紅外成像儀鏡頭的蓄電池I
