圖8

措施5：

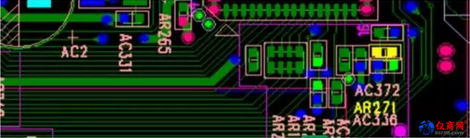

AR271改成33ohm（圖9），壓低960MHz噪聲。

圖9

經過以上改進后，測試結果見圖10所示：

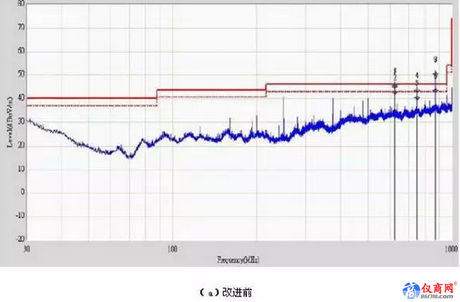

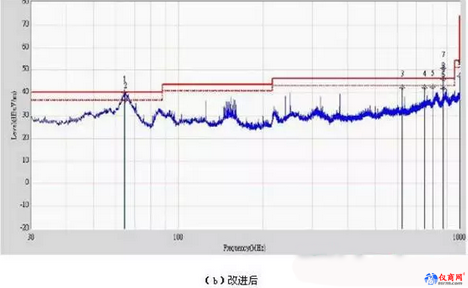

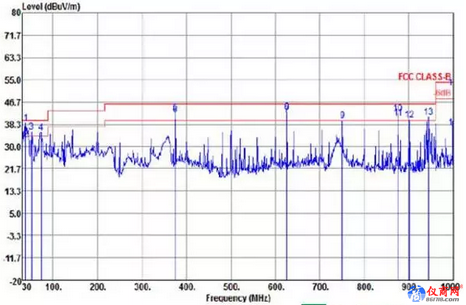

圖10  首次改進后輻射騷擾測試結果

從改進后測試結果看，水平和垂直都可以符合FCC ClassB的限值。

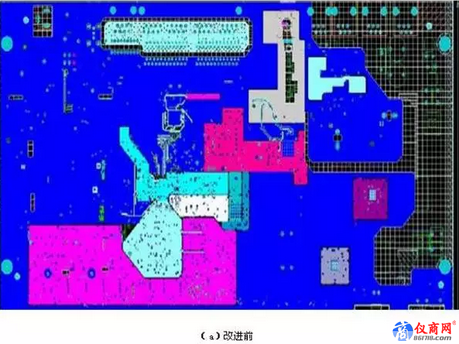

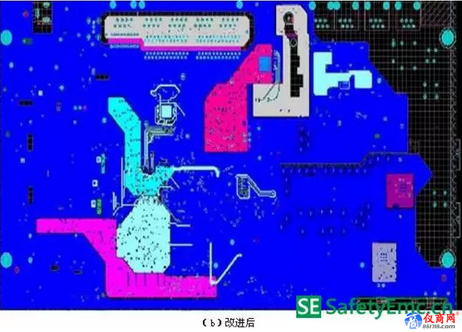

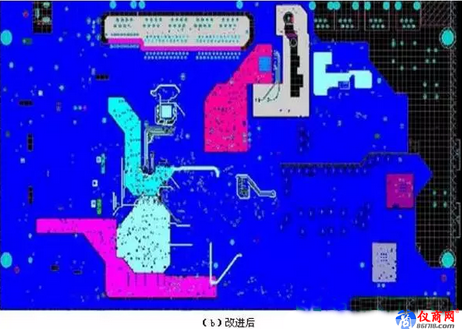

將前面改進需求落實后，CPU和AFE之間的數據線上電阻用排阻代替，節約PCB空間，增加地的面積，然后調節電源層，減小不必要的電源平面（圖11）。

圖11

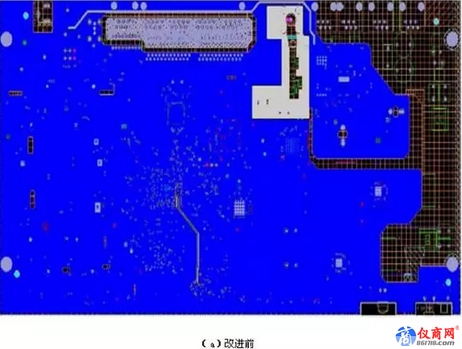

第二層布線挪到其它層：

圖12

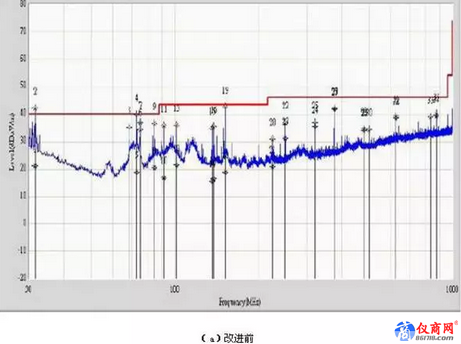

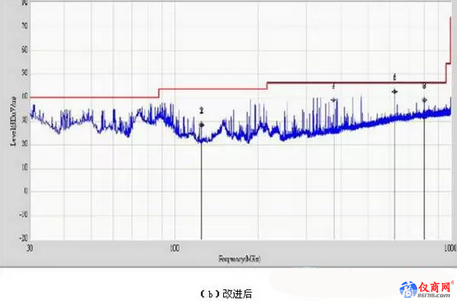

去掉無用的線N49819393，節約CPU和AFE之間的空間，經過以上改進措施后，測試結果如圖13所示：

圖13

從測試結果可以看出，由于5G無線卡從2.4GHz的上方挪到了DSL電路的上方，出現375MHz的頻點，其他噪聲基本消失。

將EPHY RXCLK R294和5G TXCLK R377 改成33ohm。375MHz有較大的改善，能通過FCC Part15B的測試。

由于5G無線卡下面加了導熱墊和主板接觸，導致5G無線卡變形，875MHz較高，在更換了軟的導熱墊后可以通過FCC Part15測試。

圖14

三、總結

1. 當不同區域因?yàn)榉来當_要求把地分割后，需要在適當?shù)狞c(diǎn)預留連接點，可以減小信號的回路；

2. 在噪聲源上串聯電阻，減小信號的電流，降低倍頻幅度；

3. 所有的高頻信號線盡量以地平面為參考面，降低回流阻抗，較小回流面積；
