1.3 真空封裝技術

微測輻射熱計接收目標紅外輻射后的溫度變化很微弱，為了使其上面的熱量能夠維持住，避免與空氣分子進行熱交換，需要將其置于真空環境下工作，一般對真空度的要求是小于0.01mbar（即0.00001atm）。對非制冷紅外焦平面探測器真空封裝的要求是： 優異且可靠的密閉性； 具有高透過率的紅外窗口；高成品率；低成本。目前的封裝技術可分為芯片級、晶圓級、像元級等，其中芯片級封裝技術按照封裝外殼的不同又可分為金屬管殼封裝和陶瓷管殼封裝。

1.3.1 金屬管殼封裝

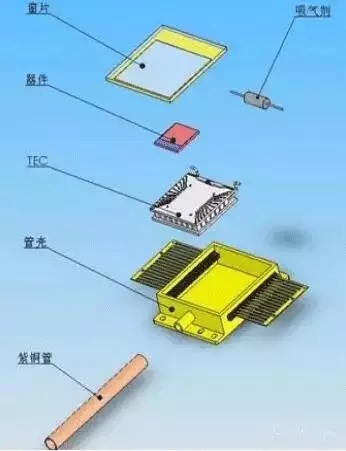

金屬管殼封裝是最早開始采用的封裝技術，技術已非常成熟，圖5是金屬管殼封裝使用的主要部件。由于采用了金屬管殼、TEC和吸氣劑等成本較高的部件，導致金屬管殼封裝的成本一直居高不下，使其在低成本器件上的應用受到限制。

圖5 非制冷紅外焦平面的金屬管殼封裝部件

金屬管殼封裝形式的探測器曾經占據了非制冷紅外焦平面探測器的大部分市場，無論國外還是國內的生產廠商都有大量的此類封裝產品。圖6為幾種量產的金屬管殼封裝的探測器。隨著更低成本的新封裝技術的日漸成熟，目前金屬管殼封裝形式的探測器所占市場份額已經顯著減少。

1.3.2 陶瓷管殼封裝

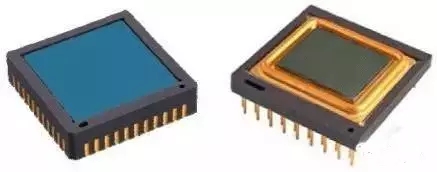

陶瓷管殼封裝是近年來逐漸普及的紅外探測器封裝技術，可顯著減小封裝后探測器的體積和重量，且從原材料成本和制造成本上都比傳統的金屬管殼封裝大為降低，適合大批量電子元器件的生產。陶瓷管殼封裝技術的發展得益于目前無TEC技術的發展，省去TEC可以減小對封裝管殼體積的要求并降低成本。圖7為兩種典型的陶瓷管殼封裝紅外探測器。

圖6 非制冷紅外焦平面的陶瓷管殼封裝

1.3.3 晶圓級封裝

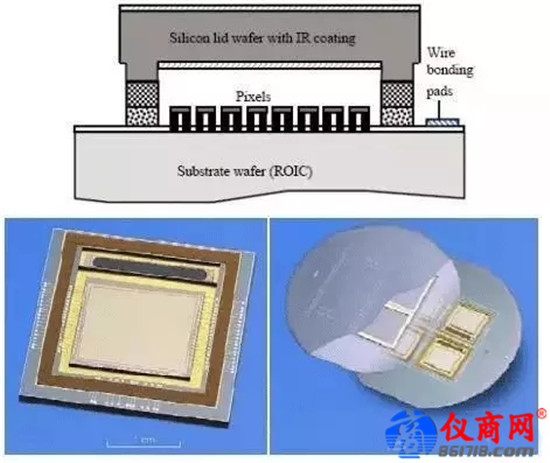

晶圓級封裝是近兩年開始走向?qū)嵱玫囊环N新型紅外探測器封裝技術，需要制造與微測輻射熱計晶圓相對應的另一片硅窗晶圓，硅窗晶圓通常采用單晶硅材料以獲得更好的紅外透射率，并在硅窗口兩面都鍍有防反增透膜。微測輻射熱計晶圓與硅窗晶圓通過精密對位，紅外探測器芯片與硅窗一一對準，在真空腔體內通過焊料環焊接在一起，最后再裂片成為一個個真空密閉的晶圓級紅外探測器。圖8是一個晶圓級封裝紅外探測器的剖面圖和晶圓級封裝示意圖。

圖7 非制冷紅外焦平面的晶圓級封裝

與陶瓷管殼封裝技術相比，晶圓級封裝技術的集成度更高，工藝步驟也有所簡化，更適合大批量和低成本生產。晶圓級封裝技術的應用為紅外熱成像的大規模市場（如車載、監控、手持設備等）提供了具有足夠性價比的探測器。

1.3.4 像元級封裝

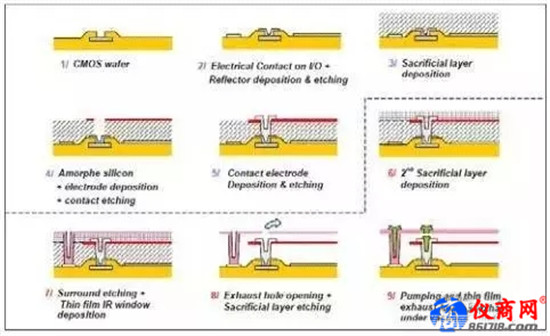

像元級封裝技術是一種全新的封裝技術，相當于在非制冷紅外焦平面探測器的每個像元微橋結構之外再通過MEMS技術制造一個倒扣的微蓋，將各個像元獨立的密封起來。圖9是其工藝過程的示意圖，其中1～5步是目前的微測輻射熱計的MEMS工藝步驟，在這之后繼續在微橋的橋面上方生長第二層犧牲層，做為生長紅外窗口薄膜的支撐層。待紅外窗口薄膜及微蓋四壁生長完成后，在真空腔體內通過窗口上的釋放孔將前后兩次的犧牲層釋放掉，最后封堵住釋放孔，完成像元級真空封裝。

圖8 像元級封裝工藝步驟

像元級封裝技術使封裝成為了MEMS工藝過程中的一個步驟，這極大地改變了目前的封裝技術形態，簡化了非制冷紅外焦平面探測器的制造過程，使封裝成本降低到極致。目前這種技術還處于研究階段，但隨著像元級封裝技術的成熟和實用化，非制冷紅外焦平面探測器的成本還將大幅下降，更加貼近民用和消費級應用市場的需求。
