工程師需要在屏幕上從左到右連續至少數20*100=2000個波形，同時需要完成100次手動計算和數據記錄，然后最終確定最大值和最小值。
4）ZLG致遠電子示波器解決方案
如果你需要測100幀，那就右上角100幀數據跑過去就可以。同時，也可以提前輸入對應車廠要求的上限值和下限值模擬車廠驗收，如果測試值在要求范圍之內，直接給出pass結果，否則fail，如圖13所示。

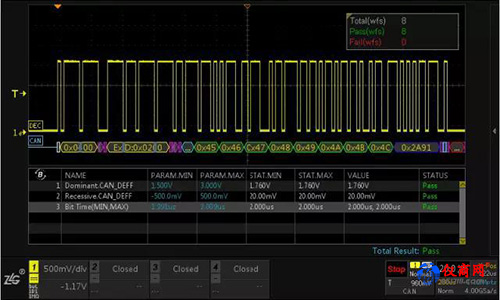

圖13 CAN位時間幀數統計及測量結果
測試完成后可對所測試的波形和數據進行導出。導出的“網頁報表”文件可使用網頁打開，導出的“CSV”文件可使用Excel打開。網頁報表導出文件的部分截圖如圖14所示。

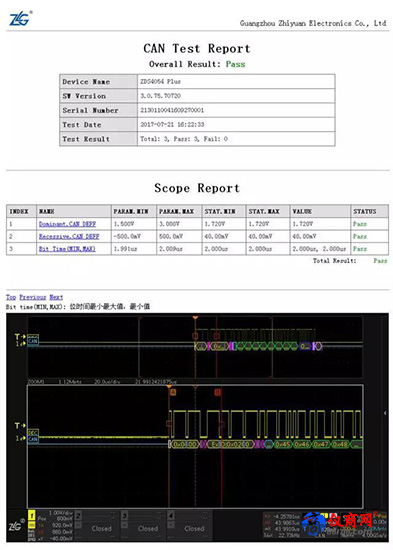

圖14 CAN位時間測試結果報告
