在測試手機接收性能時，綜測儀輸出信號電平較低，一般為-90dBm以下，功率探頭受量程所限不足以測量這個信號，但綜測儀信號源的電平線性度很好（典型值小于0.1dB），因此可選取功率探頭量程內的信號電平替代實際測試時的電平進行測量。如圖3所示，綜測儀發出-30dBm的信號，用功率探頭測得進入手機天線測試座的信號電平為-33.45dBm，所以在1900MHz這個頻點上，信號源部分的系統路徑損耗為3.45dB。

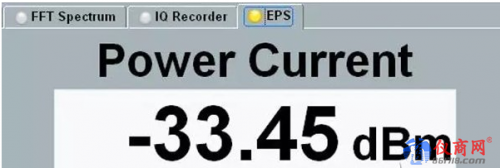

圖3、綜測儀信號源設置輸出電平Pbefore
信號分析儀校準：
在測試手機發射機性能時，綜測儀接收并解調手機發射的信號。使用R&S®NRP-Z28型功率探頭測量測試夾具與手機天線測試座連接處的信號電平Pbefore，與綜測儀的信號分析儀測量到的輸入信號電平Pafter比較，差值即為在該頻率處路徑損耗校準值LOSSul。

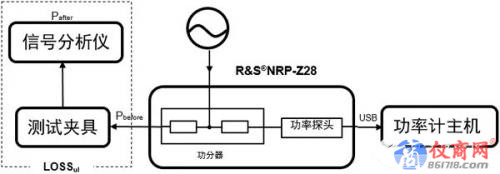

圖4、信號分析儀校準原理圖
R&S NRP-Z28型功率探頭內部集成了一個功分器，因此有信號輸入和信號輸出兩個射頻端口以及另外一根USB線連接至功率計主機。用校準信號源發出信號接入R&S NRP-Z28信號輸入端，由于功分器兩輸出端信號平衡性非常好，功率計主機測得值即為到達夾具端口的功率值，R&S NRP-Z28的不確定度典型值約為0.06dB，由此計算出的LOSSul不確定度等同功率探頭。
在測試手機發射性能時，手機發射功率較高（一般為20dBm以上），同前文中手機接收性能測試，功率探頭受量程所限不足以測量這個信號，可選取功率探頭量程內的信號電平替代實際測試時的電平進行測量。如圖5和圖6所示，用功率探頭測得從手機天線測試座發射的信號電平為-7.55dBm，綜測儀測得這個信號電平為-10.739dBm，所以在1900MHz這個頻點上，分析儀的系統路徑損耗為3.19dB。

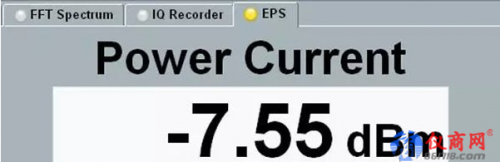

圖5、天線測試座連接處的信號電平Pbefore

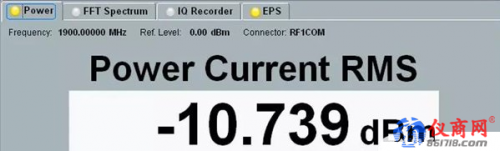

圖6、綜測儀信號分析儀測得功率Pafter
小結
功率探頭使用方便快捷，與其它射頻測量儀器相比具有極低的不確定度，在工程應用中使用其校準手機射頻測試系統路徑損耗，可對系統誤差進行精確補償，相較現有方案大大減小了測試誤差，為產品品質提供保障。
