間距可筒雙鏡筒測頭是高精度的大尺寸軋材線徑檢測設備，相較于前一種的測量方式，它可適應的范圍尺寸更大，第一種大型平行光的實現，對于一些上百上千毫米的尺寸測量就具有很大的局限性，而間距可筒雙鏡筒測頭很大的避免了這種局限性，它采用的平行光較小，是利用兩組小型的光電測頭，通過調節測頭之間的距離來實現尺寸測量的。其測頭之間的距離調節是通過步進電機進行自動調節，僅需輸入控制命令即可，當需要調整鏡筒的間距時，通過控制系統輸入命令，驅動步進電機帶動滾珠絲杠即可實現精確位置的調整。調整過程中通過旋轉編碼器對滾珠絲杠的監測，對調整步數進行校核，形成閉環控制取得精確的調整尺寸。操作簡單方便，在調節后，可以直接進行尺寸測量，也可采用標準量塊進行校準后，進行更高精度的檢測。

間距可筒雙鏡筒測頭測量法，具備專業的測量軟件，可以詳細顯示工藝所需各項信息，可測量線徑尺寸，也可得出橢圓度尺寸。是現在大尺寸軋材常用的測量設備。

5、大尺寸測徑儀

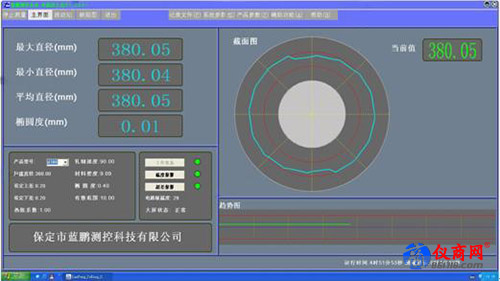

測徑儀工作時需要待測值、允許誤差范圍、產品型號等系統工作信息，每次開機工作時，如果與上次工作狀態無變更，那么就不應再要求用戶重新設置系統工作狀態信息，而是直接進行測量即可。所以系統具有存儲狀態信息的功能，另外測量的數據也可以進行存儲，即可查看，也可進行數據導出，方便快捷。間距可筒雙鏡筒測頭測徑儀的軟件系統具備多種功能，信息存儲，參數、超差上下限等的設置，超差報警，實時顯示等多種功能。可顯示2路測頭的測量直徑、平均直徑、橢圓度。輸入鋼管外徑后，直接顯示保溫層的最大厚度、最小厚度和平均厚度等特征值。

結語

大尺寸的線徑尺寸檢測，間距可筒雙鏡筒測頭的測量范圍更廣，適用于生產中的各種軋材的線徑檢測，如有需要，也可測量寬度值，使用方便簡單，測量準確，還可測量高溫軋材，是現代化自動化的大尺寸軋材線徑檢測的好幫手。
