4、共模扼流圈

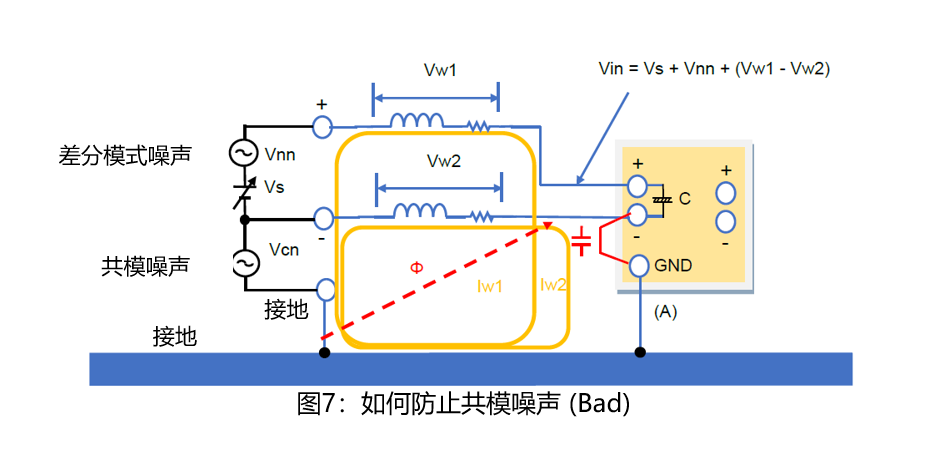

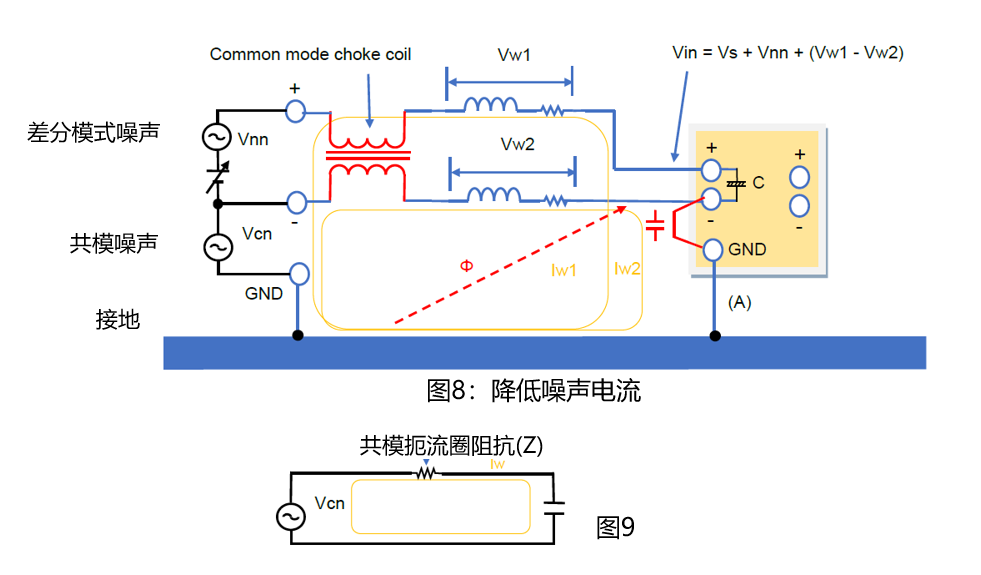

在圖7的情況下，如果噪聲電流減少，磁通噪聲也能減少，在圖8中增加了一個共模扼流圈后，導線回路上的電纜阻抗將增加。相應的Iw1與Iw2可減少共模扼流圈，也可阻擋外部噪聲(磁通量)。因此，可將其添加在圖6所示的系統示例中。圖9則顯示了共模扼流圈的阻抗(Z)與Iw之間的關系。如果Z增加則Iw就會減少。因此，磁通量也將減少。
5、總結

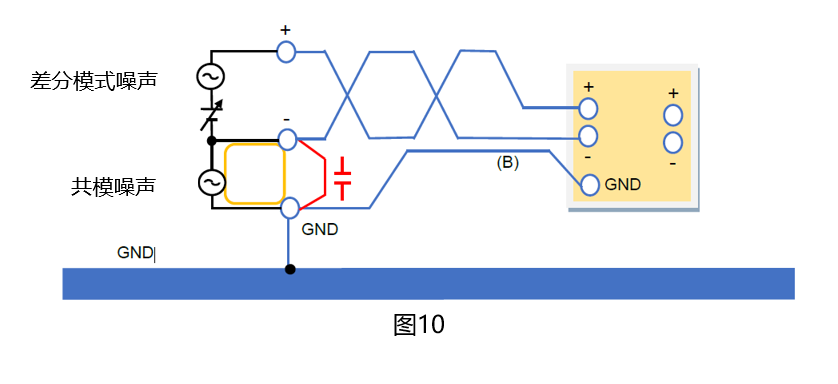

對于如何控制電源噪聲，以及發生測試系統中的噪聲持續存在的現象，作為總結可以參考下面的圖10.并可以嘗試以下操作。
A) 扭轉正極與負極的電纜。*1
B) 將電源的輸出端連接至GND或用電容器連接。
C) 避免接地回路
*1：將共模扼流圈應用于電源輸出也是有效的。
