歡迎來到菊水課堂直流電源基礎篇的第五講。在上一期的內容中，主要為大家講解了一下直流電源的一些常見功能。在這一期的節目中主要會告訴大家如何去看我們的規格說明書。那就讓我們開始本期課堂吧！

產品規格說明：

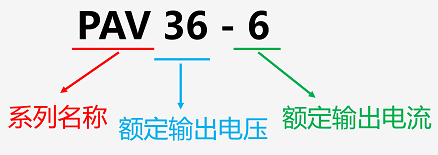

當看到菊水產品的產品名稱時，可以通過下圖的方式了解其系列名稱、額定輸出電壓與電流。

而當您需要選定機型時，則可以參考規格表中的以下內容資料。

使用說明書中的規格項目說明

1 輸出

指的是輸出電壓、電流的范圍。

2 CV(恒電壓)

指的是保持負載變化時，輸出的電壓穩定。

3 CC(恒電流)

指的是保持負載變化時，輸出的電流穩定。

4 脈沖

指的是輸出端所產生的交流成分的量。如果脈沖過大，則可能會根據電子電路的不同無法獲取所需的性能。特別是高頻成分【噪音】存在時，在含有高頻成分的開關調節器中會由于該噪聲引起電路誤動作等問題。脈動噪聲的測量可以由示波器的峰值(p-p值)規定，也可以由數字萬用表等的有效值(rms值)規定。

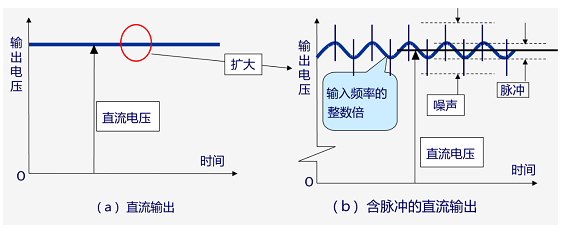

5 脈沖波形

6 電源變動

指的是額定輸入電壓在規定范圍內變化時的輸出變動量。例如，輸入電壓變動到額定的-10%或+10%時的輸出值的變動幅度。針對商用電源的輸入來說，對于額定值不一定是100V，而是會有數%的變動。特別是在工廠等運行大功率機械等時，電壓會暫時上升或下降。此時，如果提供給電子電路的直流電源的輸出發生較大變動時則電路可能發生誤動作。即使輸入電壓發生變動，穩定化電源也會將輸出保持穩定。

7 負載變動

指的是負載在0~100%(無負載~全負載)變動時輸出值的變動量。電子電路的消耗功率通常不是恒定的而是會發生變動。當作為恒電壓電源進行使用時，即使發生電流的變動，也需要要求輸出電壓的變動盡可能的減少。

8 過渡響應(動態負載變動)

指的是使輸出電流在某個規定范圍內急劇變化，瞬間變動的輸出電壓回到原始狀態的時間。穩定化電源變?yōu)閿?shù)字電路、INV電路的電源的情況越來越多，這種瞬態響應慢的電源可能會在高頻負載下引起異常動作。中容量(數kW程度)的100μs以下的串聯調節器或數ms以下的開關調節器可以說是比較理想的。

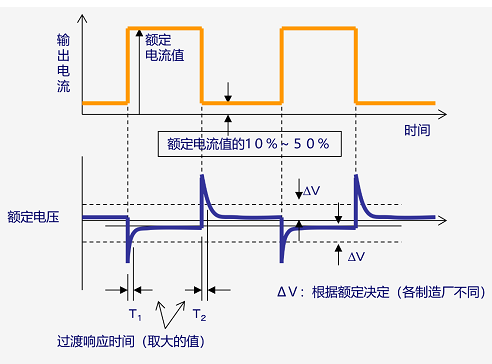

9 過渡響應波形

10 輸入電流

指的是輸入電源內部的電流。

此期課程也將是直流電源基礎篇的最后一課了。非常感謝從第一期課程開始就支持我們的菊水課堂學子，我們也將會在之后陸續推出其他的課程內容。期待我們的再次見面！
