對于儀器廠商來說，按照說明書進行使用與其說是基本方針，還不如說是理所當然。但是，作為具有代表性的通用產品，直流電源的使用方式可謂是五花八門，產品的使用說明書也幾乎是無法覆蓋所有的使用情形。在這份“寶典“中則會為大家介紹一些直流電源使用上的“小貼士”。

工作模式可二選一的雙極性電源

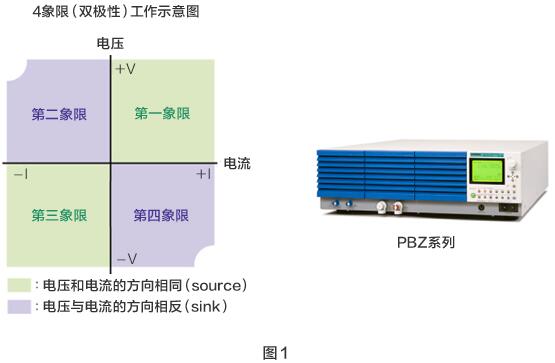

作為菊水的雙極性電源PBZ系列，無需切換輸出端子正負極性即可連續通過0點，實現正負極雙向可變。PBZ系列采用4象限工作支持方式(如下圖)，不僅可以提供功率，也可以像電子負載那樣吸收功率。

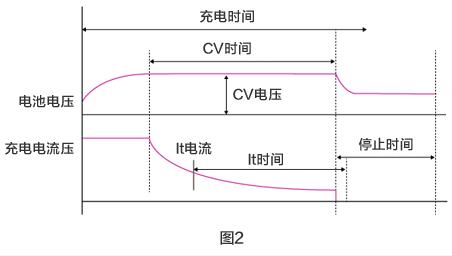

電機與電磁鐵(Solenoid)等作為需要進行電源極性切換的代表性電子零部件，可以使用PBZ系列作為進行充電、放電的二次電池的試驗裝置來使用。但是需要注意的是，鎳鎘電池與鎳氫電池采用“恒流充電”，而鋰離子電池則采用“恒流 · 恒電壓”的充電方式(如下圖)。

菊水的直流電源幾乎全部采用恒電流(CC)、恒電壓(CV)自動切換型控制。具體工作方式是以恒電流進行充電，在電池電壓達到標準值(直流電源的設置電壓值)后，自動切換至恒電壓。但是雙極性電源PBZ系列的恒電流(CC)與恒電壓(CV)的控制切換不是采用自動切換型，而是需要事先設置控制模式(模式二選一)。因此不能按照通常的使用方法進行蓄電池的恒電流 · 恒電壓充電。
