PCB材料的Dk/Df測試

為了滿足不同應用的信號完整性的要求，除了需要對材料本身的介電常數Ｄk和介電損耗Ｄf進行分析，以實現有效PCB板設計外，還需要對PCB進行S參數和TDR阻抗等測試，這里涉及到很多的技術細節，如儀器校準，夾具提取去嵌（AFR）和傳輸線仿真測試等。請關注文章后面的推薦閱讀和觀看內容。

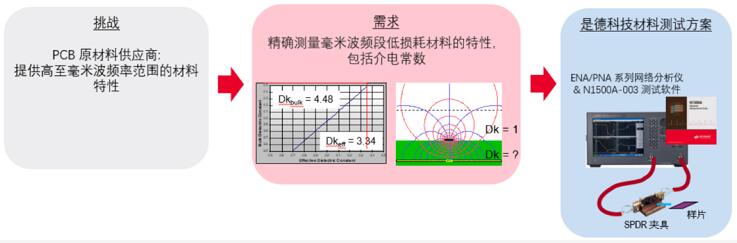

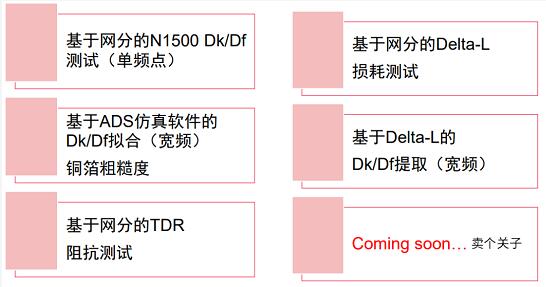

是德科技(Keysight)作為PCB及材料測試的領先廠商，與我們的合作伙伴一起，已經為中國的PCB原材料供應商、層壓材料供應商、制造商和系統制造商提供了基于矢量網絡分析儀，材料測試軟件及相應的測試夾具組成的各種方案，包括傳輸線仿真、阻抗測量、Delta-L 損耗測試以及 Dk/Df 參數提?。―k = 介電常數和 Df = 損耗因子），如下圖所示，應一些客戶的要求，一些新的測試方案和工具也正在開發之中。

以上這些測試方案，極大促進了我國PCB產業的上下游廠商在PCB及其材料的研發和生產，增加了他們的市場份額，提高他們的技術水平，從而加速了產品的進口替代。
