絕緣良好是對設備使用者的第一道防線(不漏電、不電到人)，當?shù)谝坏婪谰€出現問題時，良好的接地便是保護使用者的第二道防線(漏電后，將電導引到地)，當設備出現漏電時，人摸到產品的外殼，對地而言，人體如果相對是一個高電阻時，從等效電路得知，兩個電阻并聯，大電阻的分流較小，這便是第二道防線的意義。所以用電設備的地線必須正確安裝，漏電時可以很快地把電流導到地。

接地電阻(GB)的測試，它是透過25到40安培的大電流，在接地在線產生的壓降為4~12伏特，透過奧姆定律的換算得知，此接地電阻為mΩ等級，GB的測試時間有些標準要求要測兩分鐘，至少也需要測5到10秒。

安規測試有具備交流耐壓(ACW)的單一功能機種或交流耐壓(ACW)/直流耐壓(DCW)的二合一機種，交流耐壓(ACW)/直流耐壓(DCW)/絕緣電阻(IR)的三合一機種以及交流耐壓(ACW)/直流耐壓(DCW)/絕緣電阻(IR)/接地電阻(GB)的四合一機種，如果要有接地電阻GB測試功能就要選擇四合一的機種，所以價格會比較貴，但是有一些耐壓分析儀，例如固緯的GPT-12000/15000系列電氣安規分析儀，它的導通性測試(GC)為標配，導通性測試(GC)是用一個小電流去測電阻，與三用電表的導通性測試原理相同，也就是量測接地的路徑是不是導通，測試時間快(1秒左右)，但是量測準確度(為Ω等級)就沒有GB那么好，當您的設備沒有GB功能時，有GC的測試功能至少能對接地的導通性進行評估。

用于絕緣電阻量測或耐壓測試的儀器是透過輸出高電壓，量測小電流，再透過歐姆定律換算電阻，過去的標準未思考到許多客戶端的安全隱患，這些隱患包含：

1、原本基本絕緣的要求不足以保證使用者的安全

2、意外輸出：操作儀器高電壓輸出的按鈕可能被誤觸

3、 電力系統斷電、電力恢復后儀器可能處于自動輸出的危險狀態

4、設備未能有效地將測試的殘余電壓放電至安全電位

5、后面板輸出時在后面板并未提供警告

IEC/EN 61010-1:2010 測量，控制和實驗室用電器設備的安全要求 - 第1部分：通用要求。儀器本身要符合IEC/EN61010的標準，因?yàn)橐陨系陌踩[患，對于絕緣電阻和耐壓測試設備于2017年新增了IEC 61010-2-034:2017 測量，控制和實驗室用電器設備的安全要求 - 第2-034部分：絕緣電阻測量設備和耐壓測試設備的特殊需求，但凡輸出電壓超過50伏特(交流)或120伏特(直流)的絕緣電阻測量設備和耐壓測試設備的儀器須適用此新標準，標準公布后于2021年生效，UL于2019年7月12日參照IEC標準發布UL61010-2-034標準，中國于2020年12月24日國家標準化管理委員會下達2020年第四批推薦性國家標準計劃(文件號 國標委發[2020]53號)序號115將IEC61010-2-034編列計劃號20204746-T-604，由此可見此安全議題已受到主要國家的重視。

固緯電子于2020年4月16日發表全球第一臺符合IEC-61010-2-034標準的GPT-12000系列電氣安規分析儀，針對上述的安全隱患提出了完整的對策。

高壓繼電器、高壓變壓器改采符合雙重絕緣的零件，高壓板的走線距離亦符合雙重絕緣的要求，量測回路變更設計，加入保護阻抗，隔離高壓側危險電壓，以符合雙重絕緣要求。

IEC新規范對于意外輸出的規定，可采取以下對策的其中之一來因應。

2-1 高壓輸出開關要長按1秒后才可以有輸出 (考慮安全與產測的便利與效率，固緯GPT-12000/15000系列采取此對策)

2-2 輸出開關需要鑰匙才能啟動

2-3 輸出開關需在彈簧蓋之下，啟動時需打開彈簧蓋才能按輸出開關

2-4 需要使用兩只手同時按壓兩個開關才能輸出

設備輸入端電源供應失效再回復后，即便輸出開關是按下的，設備還是要處在安全的情況(無危害)，固緯的GPT-12000/15000系列在偵測輸入電源消失10個周期后便會停止輸出。

在放電回路加上56k歐姆的放電電阻，確保直流模式下針對大電容測試完成后的放電機制必須要在10秒內放電至低于30%的安全電壓。

IEC的標準要求使用閃爍(50-300次/分鐘，亮起的時間至少40%)或恒亮的紅色警示燈號?；蚩刹捎酶邔?duì)比度色的可見/可變指示器，或采用高音量的聲音警示(70 dBA以上/小于5kHz)。固緯電子采用前、后面板皆設置輸出警示燈方式處理。

高壓儀器使用上的自保之道

即使采用了符合IEC61010-2-034最新安全標準的儀器，如果在使用現場未能依據安全的安裝及操作方法，儀器操作人員還是會有安全顧慮。

儀器一定要正確接地，本文的問題十已討論過接地的重要性，但是建筑物的接地狀況如何確定? 看到插座有三孔就是有接地嗎?

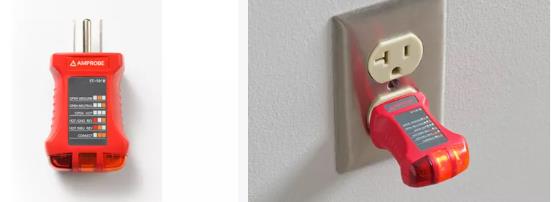

圖十：為Amprobe公司的電源插座檢查器(本圖參考自Amprobe公司網站)

可用三用電表來檢查或是用圖十簡易的電源檢查器，這種檢查器可確認接地是否正確接地，火線、水線是否反接等電源配電議題。固緯的GPT-12000/15000系列后面板具備額外的接地連接端子，當電源的三插無正確接地時，可透過此端子另做接地，再者儀器本身具備接地失效偵測功能，當偵測到儀器接地失效時會停止輸出以達到保護要求(此功能亦可關閉)。
