圖 ４. 在 FieldFox 上使用 Zero Span ( 零掃寬 ) 測量跳頻載波的結果

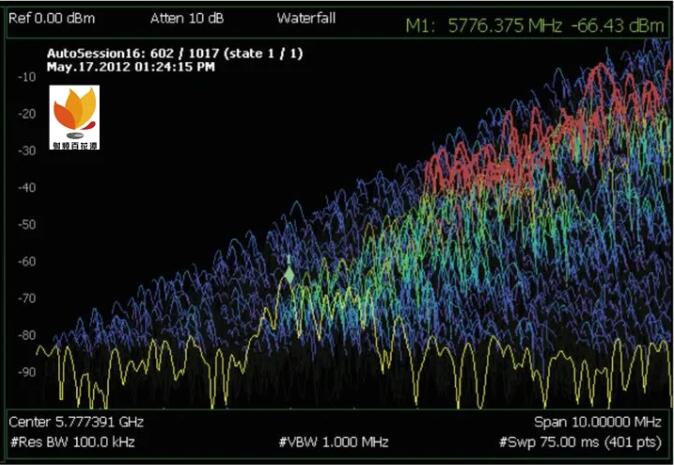

圖 ５. 時變信號的瀑布圖顯示

掃描采集

FieldFox 具 有“SwpAcquisition” 功 能，位于 SWEEP 鍵下。該功能主要 用于捕獲低占空比脈沖或間歇性信 號。在此模式下，F(xiàn)ieldFox 將連續采 集和處理數據，但不顯示跡線，使得每次掃描之間的間隔更小，增加了捕 獲脈沖和間歇性信號的機會。掃描采 集的數量可以在 1 至 5000 的范圍內 進行設置，數值越大，分析儀生成最終跡線數據所用的時間就越長。這與掃描調諧頻譜分析儀的掃描時間控制方式類似。由于 FieldFox 不是掃描調 諧分析儀，所以 SwpAcquistion 設置 可以增加每次步進的駐留時間，增加捕獲間歇性信號的概率。通過設置恰 當?shù)?RBW、衰減和接通前置放大器， 可以捕獲難以檢測的干擾信號。

調諧和偵聽

FieldFox 的“調諧和偵聽”功能可通 過解調 AM、FM、窄帶和 FM 制式， 對干擾信號進行識別。解調的音頻可 以幫助用戶確定信號類型和來源。

本應用指南介紹了測試無線環境中的干擾所使用的測量技術和儀器要求。本文討論了各種干擾的分類，其中包 括帶內、同信道、帶外和相鄰信道干擾。本文還通過對各種無線信號進行頻譜測量，展示了手持式頻譜分析儀 ( 例如 FieldFox) 在識別和定位無線干擾源方面的效能。
